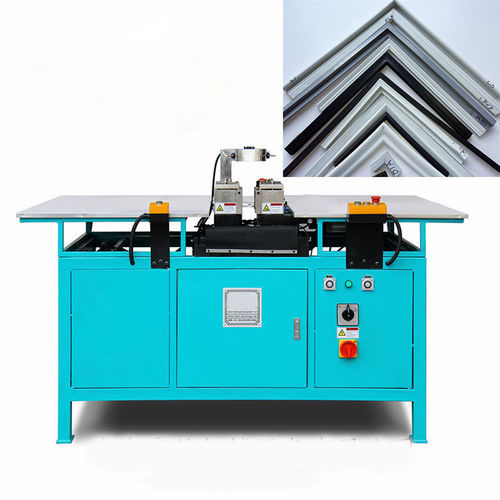

Máquina estacionária de solda com chapa aquecedora Refrigerator Door Gasket Welding Machine

por resistência elétricapara junta de impermeabilização220 V monofásica

A máquina de soldagem de junta de porta de refrigerador é projetada para soldar juntas de porta de refrigerador e juntas de borracha. Apresenta estrutura compacta, operação conveniente e controlo de temperatura preciso. Disponível nas configurações dupla esquina e esquina simples (automática, semi-automática e manual) para linhas de produção industriais e reparações móveis/em campo.

Principais características

• Controlo de automação industrial PLC com componentes pneumáticos OMRON para garantir estabilidade do programa e controlo consistente do processo.
• Design totalmente automático de duplo furo com remoção automática de material residual para produzir ângulos de solda suaves, fortes e estéticos e melhorar a eficiência de produção.
• Moldes e ferramentas divididos em camadas superior e inferior; acionados por guias lineares de precisão para garantir precisão de posicionamento. Sequência típica de soldagem: aquecimento automático (tipo forno) → adsorção a vácuo → limpeza da aresta de solda → arrefecimento interno → arrefecimento externo → ejeção automática.
• Proteção de segurança abrangente: protector fotoelétrico à frente do molde, botão de arranque com duas mãos e interruptor de corte (o quadro elétrico só abre quando a alimentação está desligada) para reduzir riscos de esmagamento e eléctricos.
• Projetada tanto para produção industrial (dupla esquina e esquina simples automática) como para manutenção portátil/fora da fábrica (modelo manual de esquina simples) com passos de operação simples.

Variantes / Uso

• Dupla esquina: destinada a linhas de produção de grande volume que requerem duas soldagens de canto por ciclo; foca-se em automatização, estabilidade e qualidade de solda.
• Esquina simples automática: opção automatizada de alta potência para soldagem de canto único em ambientes de produção.
• Esquina simples semi-automática: combina tarefas automatizadas e do operador para soldagem rotineira a 90° de tiras de vedação na produção diária.
• Esquina simples manual: unidade portátil e leve para reparações de campo e operações móveis; operação simples em quatro passos adequada para equipas de manutenção.

Especificações técnicas

• Modelo / Denominação: Máquina de soldagem de junta de porta de refrigerador (variantes Dupla esquina e Esquina simples).
• Dupla esquina — Dimensões: 1840 × 1300 × 1220 mm.
• Dupla esquina — Potência total: 2.1 kW.
• Dupla esquina — Potência do sistema de aquecimento elétrico: 1.95 kW.
• Dupla esquina — Curso de aperto horizontal: 50 mm.
• Dupla esquina — Curso de aperto longitudinal: 98 mm.
• Dupla esquina — Capacidade: 500–600 conjuntos/dia (pode atingir 600–650 conjuntos/turno conforme indicado).
• Dupla esquina — Ciclo típico de soldagem (por dupla esquina): 11–14 s.
• Esquina simples automática — Potência: 15 kW; Frequência: 50–60 Hz.
• Esquina simples semi-automática — Dimensões: 1730 × 1230 × 1050 mm.
• Esquina simples semi-automática — Curso de aperto horizontal: 20–30 mm.
• Esquina simples semi-automática — Curso de aquecimento: 140 mm.
• Esquina simples semi-automática — Potência de aquecimento do sistema: 1.75 kW.
• Esquina simples semi-automática — Capacidade: 200–300 conjuntos/dia.
• Esquina simples semi-automática — Alimentação: 220 V, 50 Hz; Potência do ventilador: 60 W.
• Esquina simples semi-automática — Material do molde: 2Cr13.
• Esquina simples manual — Peso total (portátil): 20 kg; Potência de aquecimento: 300 W; Tempo de soldagem: 11–14 s.
• Sequência de soldagem: aquecimento automático (forno) → adsorção a vácuo → limpeza da aresta de solda → arrefecimento interno → arrefecimento externo → ejeção automática.
• Segurança: protector fotoelétrico, arranque com duas mãos, interruptor de corte HZ12-25 (quadro elétrico só abre sem alimentação).
• Controlo & componentes: controlo de automação industrial PLC; componentes pneumáticos OMRON no sistema de arranque.
