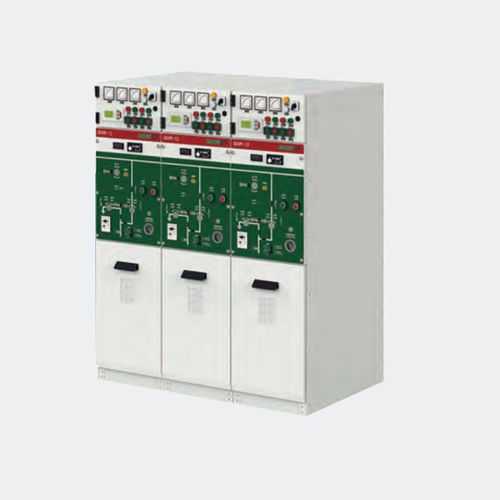

Painel de distribuição RMU blindado com isolamento sólido GSVR-12 series

de distribuição secundáriade distribuição primáriaCA

1. - Caixa de controlo secundário 2. - Dispositivo de protecção integrado de computador 3. - Potencial indicador O indicador potencial mostra se o casquilho é vitalício ou não e três tomadas abaixo da luz indicadora podem ser utilizadas na fase de verificação secundária. O indicador de potencial pode adicionar um botão de pressão para prolongar a vida útil. 4. - Furo de carga de mola Rodar o eixo do mecanismo de carregamento com uma pega de funcionamento para carregar o mecanismo de funcionamento do interruptor principal 5. - Cadeado de carregamento de mola O orifício de carregamento da mola pode ser coberto pela placa de cadeado ligada no dispositivo de bloqueio e a inserção de uma pega de funcionamento só é possível rodando o dispositivo de cadeado. Um cadeado acrescentado pode impedir que a pessoa não autorizada seja utilizada indevidamente. 6. - Contador O contador mostra a frequência de abertura e fecho do mecanismo de funcionamento do interruptor principal. 7. - Interruptor de desconexão/ligação à terra cadeado O interruptor de ligação à terra/furo de manobra de desconexão pode ser coberto pela placa de cadeado ligada no dispositivo de bloqueio e a inserção de uma pega de manobra só é possível rodando o dispositivo de cadeado. Um cadeado acrescentado pode impedir que a pessoa não autorizada seja utilizada indevidamente. 8. Interruptor de ligação à terra a funcionar no furo Rodar o veio de funcionamento do interruptor de ligação à terra com uma pega de funcionamento para abrir e fechar o interruptor de ligação à terra. 9. - Interruptor de ligação à terra fechadura electromagnética O funcionamento do interruptor de ligação à terra só é possível quando o interruptor não está carregado. 10. Encravamento do compartimento do cabo Deslize o puxador para cima e para baixo para abrir ou fechar a porta do compartimento do cabo. 11. Compartimento de cabos O encaixe do compartimento dos cabos com buchas de ligação em conformidade com a norma DIN 47636 liga-se aos cabos de entrada ou de saída através de todos os cabos isolados, totalmente blindados
