Polia pivotante IN10 series

livrede plásticooutros materiais

Descrição do produto

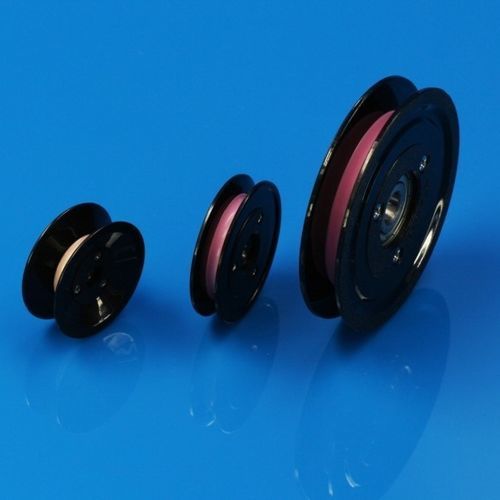

Innovacera produz uma gama de polias guia de fio cerâmicas para máquinas de bobinagem, trefilação, máquinas de cabo, máquinas têxteis e linhas de extrusão. Modelos padrão estão em stock e tamanhos personalizados podem ser fabricados sob encomenda. As unidades combinam flanges plásticas com inserts cerâmicos polidos de alumina 99% ou óxido de alumínio rosa 95% para uma superfície de guia de baixa fricção e alta resistência ao desgaste.

Vantagens

• Excelente isolamento elétrico e resistência a altas temperaturas
• Superior resistência ao desgaste e acabamento polido para proteger o revestimento do fio
• Durabilidade em ambientes de processo severos
• Vida útil prolongada que reduz intervenções de manutenção
• Alta rigidez para rotação estável e orientação precisa

Especificações do produto
Model | A | B | D | H | R | Weight
IN1001-B03 | 20 | 15 | 3 | 4.5 | 1 | 2g
IN1002-B04 | 28.7 | 20 | 4 | 6.4 | 1 | 6.5g
IN1002-B05 | 28.7 | 20 | 4 | 6.4 | 1 | 6.5g
IN1003-B03 | 30.4 | 15 | 3 | 10 | 1 | 6g
IN1004-B04 | 40 | 20 | 4 | 15 | 1 | 12g
IN1004-B05 | 40 | 20 | 5 | 15 | 1 | 12g
IN1005-B05 | 45.5 | 30 | 5 | 10 | 1 | 25g
IN1005-B06 | 45.5 | 30 | 6 | 10 | 1 | 25g
IN1005-B07 | 45.5 | 30 | 7 | 10 | 1 | 25g
IN1005-B08 | 45.5 | 30 | 8 | 10 | 1 | 25g
IN1006-B06 | 60 | 40 | 6 | 13 | 1.5/0.5 | 40g
IN1006-B07 | 60 | 40 | 7 | 13 | 1.5/0.5 | 40g
IN1006-B08 | 60 | 40 | 8 | 13 | 1.5/0.5 | 40g
IN1006-B10 | 60 | 40 | 10 | 13 | 1.5/0.5 | 40g
IN1006-B12 | 60 | 40 | 12 | 13 | 1.5/0.5 | 40g
IN1007-B05 | 61 | 30 | 5 | 18 | 1 | 35g
IN1007-B06 | 61 | 30 | 6 | 18 | 1 | 35g
IN1007-B07 | 61 | 30 | 7 | 18 | 1 | 35g
IN1007-B08 | 61 | 30 | 8 | 18 | 1 | 35g
IN1008-B10 | 79.2 | 50 | 10 | 15 | 2.5 | 95g
IN1008-B12 | 79.2 | 50 | 12 | 15 | 2.5 | 95g
IN1009-B07 | 80.5 | 40 | 7 | 25 | 1.5 | 60g
IN1009-B08 | 80.5 | 40 | 8 | 25 | 1.5 | 60g
IN1010-B10 | 99.3 | 50 | 10 | 29.5 | 2.5 | 120g
IN1010-B12 | 99.3 | 50 | 12 | 29.5 | 2.5 | 120g

Características técnicas

• Construção: flanges plásticas montadas com inserts cerâmicos
• Materiais cerâmicos: alumina 99% polida ou óxido de alumínio rosa 95%
• Aplicações principais: máquinas de bobinagem, trefilação, processamento de cabos, máquinas têxteis, linhas de tubing e extrusão
• Princípio de funcionamento: a polia roda quando o fio/passo passa pelo anel, convertendo fricção deslizante em contacto estático para proteger o condutor
• Propriedades chave: isolamento elétrico, resistência à temperatura, resistência ao desgaste, acabamento liso, resistência ambiental, alta rigidez e longa vida útil
• Modelos e dimensões disponíveis: ver Especificações do produto acima (série IN10xx-Bxx)
