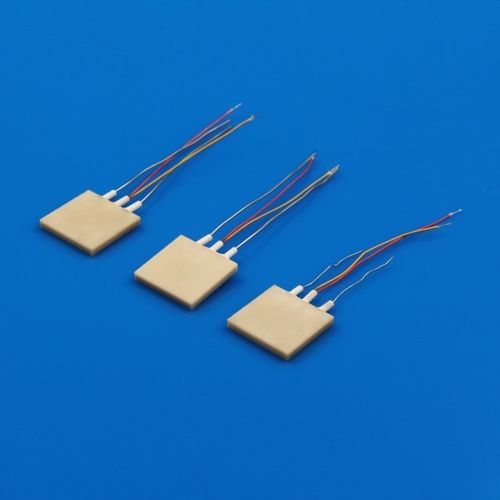

Resistência de aquecimento plana Aluminum Nitride Ceramic Heater

em placasem cerâmicade nitreto de alumínio

Visão geral
O elemento de aquecimento cerâmico de nitreto de alumínio (AlN) desenvolvido pela INNOVACERA permite aquecimento muito rápido usando cerâmicas AlN e oferece vida útil adequada para diversos ambientes de operação. Foi projetado para integração como componente de aquecimento de valor agregado em sistemas e equipamentos industriais.

Características do produto

• Propriedades térmicas: Condutividade térmica 150 W/mK; Coeficiente de expansão térmica 4,5 ppm/°C
• Propriedades físicas: Densidade 3,2 g/cm³; Dureza 1050 Hv@500g; Resistência à flexão >250 MPa
• Características elétricas: Faixa de tensão nominal 12–240 V; Capacitância 8.9; Tensão de isolamento 15 kV/mm

Características
O aquecedor pode ser fornecido com um termopar tipo K incorporado opcional para medição direta da temperatura, melhorando a capacidade de resposta durante ciclos térmicos rápidos e dando suporte a controle e monitoramento seguros.

Aquecimento e resfriamento rápidos
A alta condutividade térmica do substrato AlN permite mudanças rápidas de temperatura. As propriedades do material e um projeto de alta densidade de potência suportam taxas de rampa térmica de até 150°C/s.

Desempenho elétrico
Bons atributos de isolamento e resistência à tensão são mantidos em temperaturas elevadas, permitindo operação confiável em ambientes elétricos exigentes.

Especificação
Dimensões (L×T) [mm] | Tensão [V] | Potência [W] | Densidade de potência [W/cm²] | Valor de resistência [Ω]
12.0 × 2.5 | 100-200 | 45/100 | 31/69 | 222/400
19 × 2.5 | 110-200 | 155 ±10% | – | 78
20.0 × 2.5 | 100-200 | 100 | 25 | 100/400
25.0 × 2.5 | 100-200 | 150-600 | 24-96 | 67
50.0 × 2.5 | 100-200 | 400-1600 | 16-64 | 25
Personalização | – | – | – | –

Aplicação

• Fabricação de semicondutores
• Indústria automotiva
• Equipamentos médicos
• Máquinas de embalagem
• Indústria ferroviária

Especificações técnicas

• Material: Nitreto de alumínio (AlN)
• Condutividade térmica: 150 W/mK
• Coeficiente de expansão térmica: 4,5 ppm/°C
• Densidade: 3,2 g/cm³
• Dureza: 1050 Hv@500g
• Resistência à flexão: >250 MPa
• Faixa de tensão nominal: 12–240 V
• Capacitância: 8.9
• Tensão de isolamento: 15 kV/mm
• Capacidade de aquecimento/resfriamento rápido: até 150°C/s
• Termopar tipo K incorporado opcional para medição de temperatura
• Várias opções padrão de dimensões/potências/resistências (ver Especificação)
