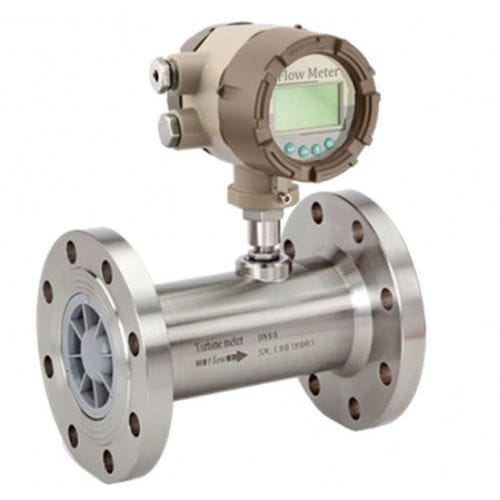

Medidor de vazão de turbina KTFG

para gásDN 40 mm (1"1/2)DN 50 mm (2")

O funcionamento do medidor de turbina a gás KTFG é baseado na medição da velocidade do gás. O gás em fluxo é acelerado e condicionado pela secção de endireitamento do medidor. As palhetas de endireitamento preparam o perfil do fluxo de gás removendo redemoinhos indesejados, turbulência e assimetria antes que o gás flua para a roda da turbina. As forças dinâmicas do fluido em escoamento provocam a rotação do rotor. O rotor da turbina é montado no eixo principal, com rolamentos de esferas especiais de alta precisão e baixo atrito. O rotor da turbina tem lâminas helicoidais que têm um ângulo conhecido em relação ao fluxo de gás. O gás condicionado e acelerado acciona o rotor da turbina com uma velocidade angular que é proporcional à velocidade do gás. O medidor de vazão de turbina a gás da série KTFG é amplamente utilizado para medição de gás natural, gás de carvão, gás liquefeito e gás de hidrocarboneto leve, etc. Características 1. Instrumento dedicado para medição de gás 2. Instrumento dedicado para o sistema de reciclagem de óleo e gás 3. Elevada exatidão: ±1,5%, ±1,0% ou ±0,75% 4. Boa repetibilidade 5. Temperatura de ensaio, pressão e caudal do gás medido; rastreio e compensação automáticos do caudal; indicação do volume total de gás no estado normalizado; consulta em tempo real da temperatura, pressão, hora e data, etc. 6. Sensor de pressão e temperatura incorporado, elevado desempenho de segurança, estrutura compacta e aspeto bonito 7. Baixo consumo de energia, mais de 3 anos de vida útil para uma célula de lítio 3V 10AH 8. Fator de instrumento, o valor do caudal total é mantido durante 10 anos após a desativação
