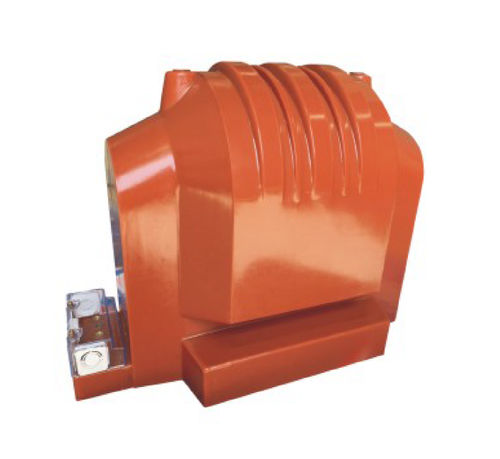

Transformador de medição JDZ9-10G

encapsulado em resina epóxipara aplicações industriaispara funcionamento no interior

JDZ9-10G transformador de tensão interior transformador de potencial O transformador de tensão interior JDZ9-10G adopta isolamento de fundição totalmente fechado em resina epóxi e tem uma estrutura totalmente fechada de bobina dupla monofásica. O núcleo de ferro é enrolado num anel por chapas de aço silício laminadas a frio de alta qualidade, e os enrolamentos primário e secundário são ambos enrolados no núcleo de ferro. A saída secundária tem uma tampa de proteção da cablagem e existe uma ranhura de saída na tampa. É adequado para vários aparelhos de comutação de alta tensão. É principalmente utilizado em sistemas de energia com uma tensão nominal de 10kV e inferior. Pode ser utilizado para medição de tensão e potência, e também pode ser utilizado como fonte de energia para proteção de relés. Transforma a alta tensão do sistema primário em baixa tensão do sistema secundário, padroniza e miniaturiza instrumentos de medição e relés, e garante a segurança do equipamento secundário e do pessoal. Nível de isolamento nominal: 7,2/32/60kV, 12/42/75kV Frequência nominal: 50Hz/60Hz Fase: Simples Instalação: Interior Relação de tensão: 10000√3/100√3/100/3V ou personalizado. Carga: 5~30VA
