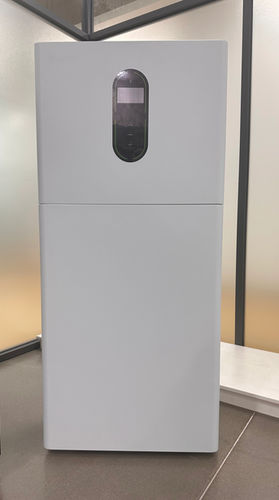

Sistema de armazenamento de energia de lítio ESS 12KW+30KWH

de chumbo-ácidopara sistema de energia solarpara sistema fotovoltaico

O ESS 12KW+30KWH é um sistema tudo-em-um que integra inversor de onda senoidal pura e armazenamento de bateria, incorporando inversor, BMS e múltiplas opções de carregamento para aplicações residenciais e comerciais. Suporta operação em paralelo com rede, entrada de gerador e oferece monitoramento inteligente e interfaces de comunicação flexíveis.

Características

• Inversor e BMS altamente integrados, suportando rede e entrada de gerador
• Saída AC dupla para alimentar múltiplos circuitos (configurações 120 / 240 VAC)
• Carregadores solares MPPT duplos integrados, potência PV máx. 12 kW; faixa de tensão MPPT 90–485 VDC
• Monitoramento inteligente via WiFi e display LCD de grande dimensão para operação intuitiva
• Projeto de terminais frontais em torre para facilitar instalação e manutenção
• Interfaces de comunicação completas: RS485, RS232, USB e Dry Contact para integração de sistema

Condições de operação

• Nível de proteção: IP21 (instalação interna, protegido contra água que cai verticalmente)
• Temperatura de operação: -10°C a +50°C
• Humidade de operação: 5% a 95% HR (sem condensação)
• Altitude máxima de operação: 4000 m (derating necessário acima de 1000 m)

Parâmetros técnicos

• Potência AC nominal: 12 kW
• Potência de pico: 18 kVA
• Capacidade energética nominal da bateria: 30,72 kWh (0,5C, 25°C)
• Energia utilizável (90% DoD): 30 kWh
• Tensão de saída AC: 120 / 240 VAC (Saída dupla: 120 (L1/N, L2/N) / 240 (L1/L2))
• Entrada AC — Tensão nominal de entrada: 120 (L1/N, L2/N) / 240 (L1/L2); Faixa de tensão: (85 ~ 140) ±2%; Frequência: 50Hz / 60Hz (detecção automática)
• Fator de potência: 1
• Precisão de frequência (saída): 50 / 60 Hz ±0,1%
• Tempo de comutação: 10 ms
• Forma de onda: Onda senoidal pura
• Proteção contra sobrecarga: (105%125%: desligamento após 5 s
• Carregador (PV / AC) — Tipo de carregador solar: MPPT duplos
• Entrada PV máx.: 12 kW (22 A + 22 A) — Corrente/potência PV máx.: 22 A + 22 A / 6 kW + 6 kW
• MPPT / Faixa de tensão operacional: 90 VDC ~ 485 VDC; Voc PV máx.: 500 VDC
• Corrente máx. de carga PV: 220 A; Corrente máx. de carga AC: 160 A; Corrente máx. de carga (PV + AC): 0–220 A
• Bateria — Tensão nominal: 51.2 VDC; Faixa de tensão operacional: 44.8 VDC ~ 58.4 VDC
• Corrente máx. de carga/descarga: 200 A / 200 A
• Eficiência máx. (modo bateria): >95%
• Display: LCD
• Comunicação: RS485 / RS232 / USB / Dry Contact
• Monitoramento: WiFi
• Temperatura de armazenamento: -15°C a +60°C
• Humidade relativa: 5% a 95% (sem condensação)

Modelo / especificações técnicas

• Modelo: ESS 12KW+30KWH
• Potência AC nominal: 12 kW
• Potência de pico: 18 kVA
• Energia nominal da bateria: 30,72 kWh (utilizável ~30 kWh a 90% DoD)
• Tensão nominal da bateria: 51.2 VDC
• Entrada PV máx.: 12 kW (22 A + 22 A) — faixa MPPT 90–485 VDC, Voc máx. 500 VDC
• Carregador: carregadores solares MPPT duplos + carregador AC (corrente máx. de carga AC 160 A)
• Corrente máx. de carga/descarga: 200 A / 200 A
• Forma de onda: Onda senoidal pura; Eficiência máx. (modo bateria) >95%
• Proteção de entrada: IP21 (interior)
• Monitoramento & interfaces: WiFi, display LCD, RS485 / RS232 / USB / Dry Contact
• Condições de operação: -10°C a +50°C, 5%–95% HR, até 4000 m (derating acima de 1000 m)
