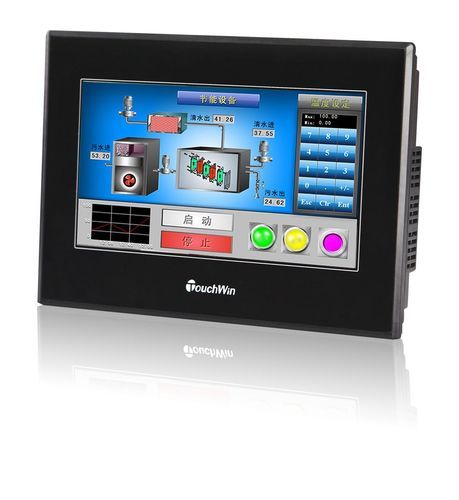

IHM multifunções ZG series

com tela sensível ao toque resistivaembutidaIP65

Visão geral
A série ZG integra as funções do PLC série XD e do HMI série TG num único equipamento. Dispõe de portas RS232, RS485, USB-B e USB-A para descarregamento de programas, comunicação e backup de dados. Disponível com ecrãs táteis de 4,3 ou 7 polegadas, suporte a 16,77 milhões de cores e 128 MB de memória de ecrã. Algumas funções avançadas de movimento e E/S de alta velocidade dependem do modelo (ZG1 tem conjunto de funções reduzido).

Principais características

• Integração das funções PLC série XD e HMI série TG
• Interfaces: RS232, RS485, USB-B, USB-A para descarregar, comunicar e realizar backup
• Opções de ecrã: 4,3 ou 7 polegadas táteis
• Profundidade de cor: 16,77 milhões de cores (24 bits)
• Memória de ecrã: 128 MB
• Operação táctil suportada

Especificações técnicas

• Pontos I/O: 20–30 pontos
• Velocidade de processamento de instruções: 0,05 μs
• Tipos de interface: RS232, RS485, USB-B, USB-A
• Entrada de contagem de alta velocidade: 3–4 canais (não suportado no ZG1)
• Saída de pulso de alta velocidade: 2–4 eixos, 100 kHz (não suportado no ZG1)
• Controle de movimento: interpolação linear e circular (suporte ZGM)
• Capacidade de ecrã: 128 MB
• Visualização: 4,3 / 7 polegadas táteis; 16,77 milhões de cores

Aplicações típicas
Adequado para controlo de máquinas, equipamentos automáticos, linhas de embalagem e produção onde um PLC+HMI integrado reduz o espaço no painel e simplifica a fiação. Selecionar modelos ZG de gama superior para requisitos de movimento e E/S de alta velocidade.
