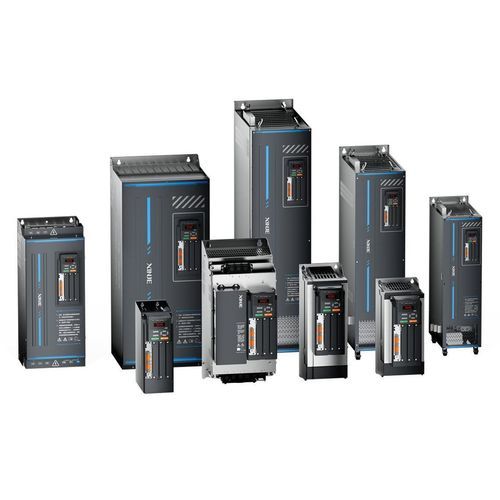

Conversor de frequência de codificador VH6-45P5-B

regenerativode IGBTCANopen

Visão geral do produto
Rede de alta velocidade com suporte aos protocolos padrão EtherCAT e CANopen. Opções de expansão completas com placas de expansão opcionais que oferecem diferentes funções. Suporta múltiplas placas PG para controle de motor mais preciso. Equipado com módulo de frenagem retificadora que possibilita um barramento DC comum para compartilhamento de energia regenerada. Projeto de duto de ar independente para rápida dissipação de calor e maior resistência à poeira. Painel LCD disponível para depuração rápida, armazenamento de parâmetros, upload e download.

Principais características

• Operação em alta velocidade: frequência de saída máxima de até 1000 Hz para rotação em alta velocidade e controle rigoroso de velocidade/torque.
• Alta estabilidade e precisão: faixa de controle de velocidade ampliada com flutuação estabilizada em aprox. 0,2% para melhorar a precisão mecânica.
• Adaptabilidade a cargas de impacto: resposta rápida de torque a mudanças súbitas de carga por feedback de corrente do motor; velocidade e posição do rotor ajustam corrente e torque de saída para suprimir vibrações.
• Controle vetorial de torque avançado: módulos IGBT integrados fornecendo até 180% de torque na partida a 0,5 Hz. Suporta 150% de sobrecarga por 1 minuto a cada 300 s e 180% por 3 s.
• Eficiência energética e proteção ambiental: reatores DC melhoram o fator de potência e reduzem harmônicas na conexão de alimentação; barramento DC comum permite que múltiplos conversores compartilhem energia regenerada.
• Faixa de potência da unidade de frenagem ampliada: faixa de potência padrão expandida para gabinetes de controle mais compactos e econômicos.
• Função PID: ajuste manual dos ganhos proporcional e integral para otimizar metas PID e consistência de feedback, reduzindo o tempo de partida.
• Função de posicionamento: posicionamento de alta precisão via entrada de pulso e feedback de encoder para melhorar precisão, eficiência e segurança.
• Múltiplos métodos de comunicação: RS485 isolado integrado com suporte Modbus RTU; suporta expansão externa para EtherCAT e CANopen.
• Transferência de parâmetros conveniente: modo de compatibilidade que permite gravar parâmetros de modelos antigos diretamente no novo modelo.
• Depuração rápida via computador superior: suporta conversor USB-serial Xinje e JC-EV-15 com o "Xinje Frequency Converter Debugging Software" para depuração eficiente e gerenciamento de arquivos.
• Paineis externos opcionais: display LED de 7 segmentos 5 dígitos padrão; painel LCD opcional e painel de controle de velocidade com botão disponíveis.
• Diagnóstico e manutenção de vida útil: monitoramento de temperatura interna e diagnósticos de status via painel de operação e software para detectar falhas antecipadamente e reduzir o tempo de inatividade.

Funcionalidade relacionada / extensões

• Suporta múltiplas placas de expansão (EtherCAT, CANopen, encoder, comunicação, I/O, etc.).
• Suporta barramento DC comum com módulo de frenagem retificadora para compartilhamento de energia entre conversores.
• Suporta múltiplas placas PG para melhorar o controle do motor.

Especificações técnicas

• Série: VH6
• Frequência máxima de saída: 1000 Hz
• Flutuação / estabilidade de velocidade: aprox. 0,2%
• Torque de partida em baixa velocidade (0,5 Hz): até 180%
• Capacidade de sobrecarga: 150% por 1 minuto a cada 300 s; 180% por 3 s
• Comunicação: RS485 isolado integrado (Modbus RTU); suporta EtherCAT e CANopen via expansão
• Freio / recuperação de energia: módulo de frenagem retificadora e suporte a barramento DC comum
• Refrigeração: design de duto de ar independente para rápida dissipação de calor
• Painel de operação: LED 7 segmentos 5 dígitos padrão; painel LCD e painel de controle de velocidade com botão opcionais
• Funções: controle PID, posicionamento (entrada de pulso + feedback de encoder), diagnóstico vitalício e monitoramento de temperatura interna, modo de compatibilidade de parâmetros
• Depuração pelo usuário: suporta conversor USB-serial Xinje e software de depuração dedicado (JC-EV-15)
