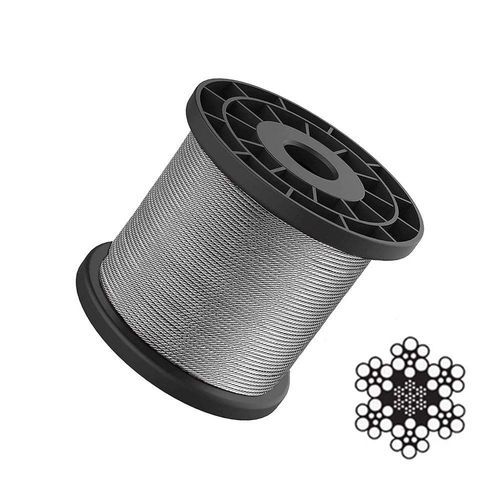

Cabo metálico para guindaste IWR

para mineraçãoem açoflexível

Visão geral do produto
O cabo de aço 6×9W+IWR apresenta uma construção Warrington (W) de contacto linear com 6 cordões, 9 fios por cordão e alma em cabo de aço (IWR). Projetado para aplicações de içamento e suporte de carga que exigem elevada resistência à ruptura e boa resistência ao desgaste.

Características de desempenho

• Resistência: A alma em cabo de aço (IWR) aumenta a resistência global e a capacidade anti-extrusão, mantendo os benefícios da construção Warrington.
• Flexibilidade: A flexibilidade é moderadamente reduzida em comparação com construções sem IWR, mas o cabo continua adequado para aplicações industriais de içamento e cargas pesadas.
• Resistência ao desgaste: O perfil de contacto linear combinado com a alma IWR fornece melhor resistência ao desgaste superficial em ambientes altamente abrasivos.

Características de aplicação
Usado frequentemente como cabo principal de içamento para gruas pesadas, guinchos de poços de minas, cabos de içamento de elevadores de alta velocidade e outros sistemas críticos de elevação onde resistência, fadiga e desempenho contra desgaste são essenciais.

Mensagem comercial
Quando a aplicação não admite compromissos quanto à resistência à tração, resistência ao desgaste ou vida em fadiga, a construção 6×9W+IWR oferece uma solução equilibrada; podem ser fornecidas configurações personalizadas e condições comerciais competitivas conforme os requisitos do projeto.

Parâmetros (tabela extraída da página do produto)
DIÂMETRO NOMINAL | PESO APROX. (kg/100m) | RESISTÊNCIA NOMINAL À TRAÇÃO DO CABO (MPa): 1570 1670 1770 1870 1960
CARGA MÍNIMA DE RUPTURA
Sequência das colunas (conforme tabela fonte): D | KG/100M (col1) | KG/100M (col2) | KG/100M (col3) | em seguida uma sequência de valores (kN) correspondentes às cargas mínimas de ruptura para as colunas de resistência à tração indicadas no cabeçalho, apresentadas na ordem original da tabela.
2 | 1.4 | 1.38 | 1.55 | 2.08 | 2.25 | 2.22 | 2.4 | 2.35 | 2.54 | 2.48 | 2.69 | 2.6 | 2.81
3 | 3.16 | 3.1 | 3.48 | 4.69 | 5.07 | 4.99 | 5.4 | 5.29 | 5.72 | 5.59 | 6.04 | 5.86 | 6.33
4 | 5.62 | 5.5 | 6.19 | 8.34 | 9.02 | 8.87 | 9.59 | 9.4 | 10.2 | 9.93 | 10.7 | 10.4 | 11.3
5 | 8.78 | 8.6 | 9.68 | 13 | 14.1 | 13.9 | 15 | 14.7 | 15.9 | 15.5 | 16.8 | 16.3 | 17.6
6 | 12.6 | 12.4 | 13.9 | 18.8 | 20.3 | 20 | 21.6 | 21.2 | 22.9 | 22.4 | 24.2 | 23.4 | 25.3
7 | 17.2 | 16.9 | 19 | 25.5 | 27.6 | 27.2 | 29.4 | 28.8 | 31.1 | 30.4 | 32.9 | 31.9 | 34.5
8 | 22.5 | 22 | 24.8 | 33.4 | 36.1 | 35.5 | 38.4 | 37.6 | 40.7 | 39.7 | 43 | 41.7 | 45
9 | 28.4 | 27.9 | 31.3 | 42.2 | 45.7 | 44.9 | 48.6 | 47.6 | 51.5 | 50.3 | 54.4 | 52.7 | 57
10 | 35.1 | 34.4 | 38.7 | 52.1 | 56.4 | 55.4 | 60 | 58.8 | 63.5 | 62.1 | 67.1 | 65.1 | 70.4
11 | 42.5 | 41.6 | 46.8 | 63.1 | 68.2 | 67.1 | 72.5 | 71.1 | 76.9 | 75.1 | 81.2 | 78.7 | 85.1
12 | 50.5 | 49.5 | 55.7 | 75.1 | 81.2 | 79.8 | 86.3 | 84.6 | 91.5 | 89.4 | 96.7 | 93.7 | 101
13 | 59.3 | 58.1 | 65.4 | 88.1 | 95.3 | 93.7 | 101 | 99.3 | 107 | 105 | 113 | 110 | 119
14 | 68.8 | 67.4 | 75.9 | 102 | 110 | 109 | 118 | 115 | 125 | 122 | 132 | 128 | 138
16 | 89.9 | 88.1 | 99.1 | 133 | 144 | 142 | 153 | 150 | 163 | 159 | 172 | 167 | 180
17 | 101 | 99.4 | 112 | 151 | 163 | 160 | 173 | 170 | 184 | 179 | 194 | 188 | 203
18 | 114 | 112 | 125 | 169 | 183 | 180 | 194 | 190 | 206 | 201 | 218 | 21 |

Especificações técnicas

• Estrutura: 6×9W (Warrington de contacto linear) com alma em cabo de aço (IWR).
• Tipo de alma: alma em cabo de aço (IWR).
• Fios por cordão: 9 fios por cordão; 6 cordões no total.
• Desempenho: aumento da resistência à tração e da capacidade anti-extrusão, melhor resistência ao desgaste; flexibilidade moderadamente reduzida face a construções sem IWR.
• Aplicações típicas: cabos principais de içamento para gruas pesadas, guinchos de minas, cabos para elevadores de alta velocidade e outros sistemas críticos de elevação.
• Classes de resistência disponíveis: 1570 MPa, 1670 MPa, 1770 MPa, 1870 MPa, 1960 MPa.
• Diâmetros nominais: entradas de 2 mm até 18 mm com dados de carga de ruptura correspondentes.
• Massa e carga mínima de ruptura: valores detalhados de massa (kg/100m) e carga mínima de ruptura (kN) listados na tabela de parâmetros acima.
