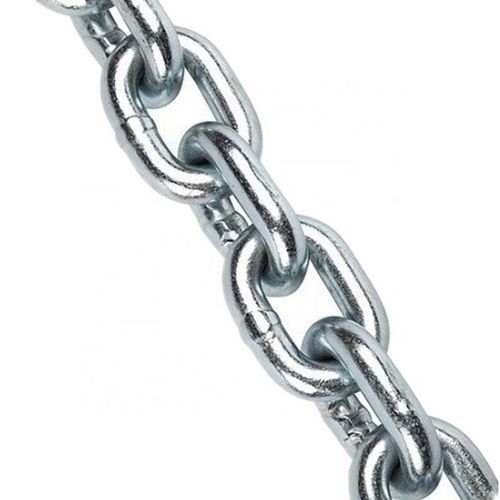

Corrente para âncora Grade 43

rebocadoraem açoem aço zincado

Visão geral do produto
Corrente de amarra Grade 43 com acabamento eletrogalvanizado em configuração meia bobina. Corrente soldada eletronicamente, fornecida com ganchos clevis grab nas extremidades das correntes binder. Atende ou excede as normas NACM e ASTM (A391 & A413). Testada e certificada. NÃO para içamento sobre a cabeça. NUNCA exceder o limite de carga de trabalho publicado (WLL).

Introdução
Grade 43 é uma corrente binder de alta resistência que oferece aproximadamente 50% a mais de WLL que a Proof Coil (Grade 30). Usada para amarração, reboque e aplicações binder onde é necessária alta relação resistência/peso. Não é aprovada para içamento sobre a cabeça. Correntes binder são normalmente fornecidas com ganchos clevis grab em cada extremidade para conexão rápida.

Parâmetros / Definições

• Grau da corrente: Classificação pela NACM e ASTM; grau mais alto indica maior WLL para o mesmo tamanho de corrente.
• Working Load Limit (WLL): Carga máxima recomendada em tração direta para um comprimento de corrente reto e sem danos.
• Proof Test: Força de ensaio de fabricação aplicada para verificar a integridade durante a produção; não é critério de projeto.
• Força mínima de ruptura: Resultado de aceitação que indica a força mínima de ruptura; não usar para cálculos de projeto.
• Içamento sobre a cabeça: Qualquer içamento que posicione uma carga suspensa onde uma queda possa causar ferimentos ou danos; Grade 43 NÃO é aprovada para isso.

Tabela de tamanho / dados mecânicos
Cabeçalho: Tamanho (mm) | D (mm +/-) | Comprimento interno A (mm +/-) | Largura externa B (mm +/-) | Carga de trabalho (N) | Carga de teste (N) | Carga de ruptura (N) | Peso por m (kg)
3 | D:26 (+/-0.5) | A:12 (+/-1.2) | B:55 (+/-0.6) | 1050 | 3200 | 3200 | 0.15
4 | D:32 (+/-0.5) | A:16 (+/-1.5) | B:100 (+/-0.8) | 2000 | 6000 | 6000 | 0.27
5 | D:35 (+/-0.5) | A:20 (+/-1.8) | B:160 (+/-1.0) | 3150 | 10000 | 10000 | 0.43
6 | D:42 (+/-0.5) | A:24 (+/-2.0) | B:224 (+/-1.2) | 4500 | 14000 | 14000 | 0.63
7 | D:49 (+/-0.5) | A:28 (+/-2.5) | B:300 (+/-1.4) | 6000 | 18000 | 18000 | 0.86
8 | D:52 (+/-0.5) | A:32 (+/-2.5) | B:400 (+/-1.6) | 8000 | 25000 | 25000 | 1.1
9 | D:59 (+/-0.5) | A:36 (+/-3.0) | B:530 (+/-1.8) | 10500 | 32000 | 32000 | 1.41
10 | D:65 (+/-1.0) | A:40 (+/-3.2) | B:630 (+/-2.0) | 12500 | 40000 | 40000 | 1.75
11 | D:72 (+/-1.0) | A:44 (+/-3.4) | B:790 (+/-2.0) | 15800 | 47500 | 47500 | 2.11
12 | D:78 (+/-1.0) | A:48 (+/-3.6) | B:940 (+/-2.3) | 18800 | 56500 | 56500 | 2.55
13 | D:82 (+/-1.0) | A:52 (+/-4.0) | B:1000 (+/-2.5) | 21200 | 63000 | 63000 | 2.95
16 | D:100 (+/-1.0) | A:64 (+/-5.0) | B:1600 (+/-3.2) | 33000 | 100000 | 100000 | 4.45
18 | D:113 (+/-1.0) | A:70 (+/-5.2) | B:2120 (+/-3.2) | 42300 | 127000 | 127000 | 5.65
19 | D:119 (+/-1.0) | A:72 (+/-5.6) | B:2370 (+/-3.4) | 47300 | 142000 | 142000 | 6.25
20 | D:120 (+/-1.0) | A:75 (+/-6.0) | B:2500 (+/-3.8) | 50000 | 160000 | 160000 | 7.00
22 | D:127 (+/-1.0) | A:82 (+/-6.0) | B:3170 (+/-4.0) | 63300 | 190000 | 190000 | 8.55
25 | D:140 (+/-1.0) | A:88 (+/-6.6) | B:4090 (+/-4.2) | 81700 | 245000 | 245000 | 10.9
28 | D:152 (+/-1.0) | A:96 (+/-7.0) | B:6000 (+/-4.7) | 120000 | 300000 | 300000 | 13.9
32 | D:171 (+/-1.0) | A:108 (+/-7.8) | B:8000 (+/-5.2) | 160000 | 400000 | 400000 | 18.2

Normas & Embalagem

• Nome: Grade 43 Chain Electro Galvanized Finish Half Drum
• MOQ: 100 metros
• Embalagem: Caixa + palete de aço

Características / Especificações técnicas

• Tipo de produto: Corrente binder / de amarra Grade 43, estilo meia bobina
• Fabricação: Corrente soldada eletronicamente
• Acabamento: Eletrogalvanizado, cor natural
• Normas: Atende ou excede NACM e ASTM (A391 & A413)
• Certificação: Testada e certificada
• Restrições de aplicação: Não para içamento sobre a cabeça; não exceder a WLL publicada
• Fornecimento típico: Fornecida com gancho clevis grab em cada extremidade para correntes binder
• MOQ e embalagem: 100 metros; caixa + palete de aço
• Dados mecânicos: Detalhe de tamanho vs D / A / B, Carga de trabalho, Carga de teste, Carga de ruptura e Peso por metro na tabela acima
