Sistema de termografia com câmera de infravermelho

Visão geral do produto

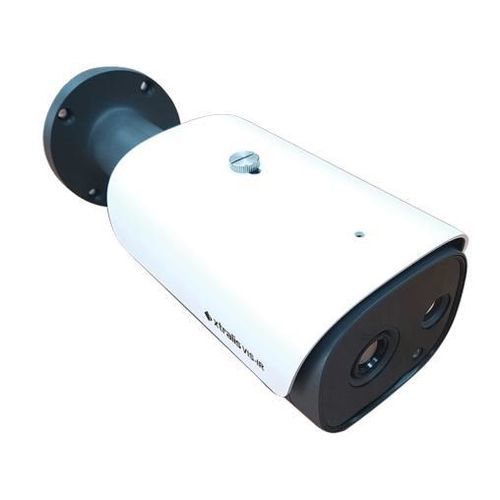

O detector termográfico Xtralis VIS-IR Failsafe (FTD) é um dispositivo edge biespectral (infravermelho e visual) desenvolvido para deteção precoce de calor e incêndios em ambientes industriais severos onde detectores de fumo convencionais não são eficazes. O FTD monitoriza continuamente condições de falha e indica-as através de um relé failsafe incorporado. Integra-se com painéis de controlo de incêndio (FACP) padrão e suporta alternância entre modos IR e visual para deteção otimizada.

Números de modelo
FTD-2216-S, FTD-4231-S, FTD-8865-S

Características

• Imagética biespectral: fluxos IR e visual
• Saídas de relé embarcadas: pré-alarme, alarme e falha failsafe
• Resolução do sensor: 384 x 288 pixels
• Tamanho de área de deteção selecionável: 1x1, 3x3 ou 5x5
• Faixa de temperatura de deteção: -5°C a 450°C
• Pré-alarme e alarmes por temperatura fixa e Rate-of-Rise
• Três opções de lentes / campo de visão
• Uma entrada (Reset)
• LED frontal tricor para sinalização; saída LED remota
• Conexões e terminais destacáveis para instalação simples
• Proteção IP66
• Alimentação: 24 VDC
• Algoritmo de discriminação de veículos para reduzir falsos alarmes
• Fusão dos fluxos IR e visual para maior precisão
• Deteção de falha na cobertura da câmera e diagnóstico

Aplicações

• Instalações de gestão de resíduos e reciclagem
• Fábricas de processamento de alimentos e bebidas
• Instalações industriais de produção e armazenamento
• Túneis de transporte e infraestruturas

Certificações

• CNPP

Serviço & Suporte
O VIS-IR Software Management (ViSM) Setup V0.10.0.0 está disponível. Pacotes de software, manuais de instalação, especificações de engenharia e notas de aplicação são fornecidos para apoiar integração, configuração e manutenção.

Recursos (títulos de documentos)

• Boletim do produto Detector termográfico Xtralis VIS-IR
• Ficha técnica Detector termográfico Xtralis VIS-IR
• Guia do produto Detector termográfico Xtralis VIS-IR
• Folha de instalação Detector termográfico Xtralis VIS-IR
• Especificações de engenharia Detector termográfico Xtralis VIS-IR
• Nota de aplicação Black Body para Detector termográfico Xtralis VIS-IR
• Nota de aplicação Algoritmo de discriminação de veículos Xtralis VIS-IR
• Brochura do produto Detector termográfico Xtralis VIS-IR
• Calculadora teórica da razão de tamanho de ponto Xtralis VIS-IR
• Guia do utilizador Calculadora teórica de tamanho de ponto Xtralis VIS-IR
• ViSM Setup (pacote de software)
• Declaração de conformidade Detector termográfico Xtralis VIS-IR
• Certificado CNPP para Detector termográfico Xtralis VIS-IR

Especificações técnicas

• Imagem: biespectral (infravermelho e visual)
• Resolução do sensor: 384 x 288 pixels
• Opções de área de deteção: 1x1, 3x3, 5x5
• Intervalo de temperatura: -5°C a 450°C
• Lógica de alarme: temperatura fixa e Rate-of-Rise
• Saídas: relés de pré-alarme, alarme e falha failsafe
• Lentes: 3 opções de lente / FOV
• Entrada: 1 (Reset)
• Indicadores: LED frontal tricor; saída LED remota
• Conectividade: conexões e terminais destacáveis para instalação simplificada
• Alimentação: 24 VDC
• Proteção de entrada: IP66
• Algoritmos: discriminação de veículos; fusão de feeds IR + visual
• Diagnóstico: deteção de falha na cobertura da câmera
