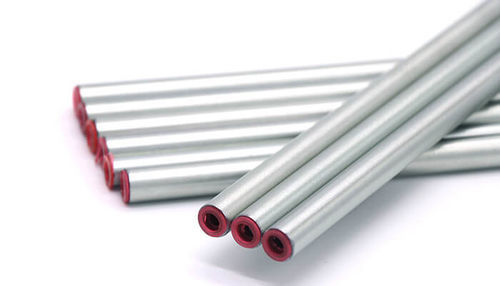

Tubo rígido hidráulico EN 10305

em aço-carbonoem aço galvanizadoem aço

Descrição do produto Nome do produto: EN 10305 Tubo de aço sem costura hidráulico galvanizado Normas: EN10305-4 (DIN2445/2), EN10305-1 (DIN2391), ASTM A179 Grau de aço: E235 (ST35 ST37.4), E355 (ST52 ST52.4) Tamanho: OD: 4-120mm Espessura da parede (WT): 0.5-10mm Comprimento: fixo 6m ou como sua exigência Acabamentos: Galvanizado - revestimento de zinco de 8 a 12μm (processo eletrogalvanizado descrito para formar uma camada galvanizada densa e uniforme; tratamento de superfície descrito como> 12μm nos detalhes do processo) Condição de entrega: +N (NBK) normalizado sob atmosfera controlada Prazo de entrega: 15-45 dias, de acordo com a quantidade e o estado do stock Forma: redonda Processo:

• Perfuração
• Pickling
• Fosfatização
• Traçado a frio
• Laminação a frio
• Recozimento
• Recozimento anaeróbico (NBK)

Proteção: Óleo anti-ferrugem nas superfícies interior e exterior; tampas de plástico em ambas as extremidades. Vantagens do produto

• Anti-ferrugem - Sem corrosão após 120 horas de teste de névoa salina
• Galvanizado - Tubo brilhante galvanizado a frio (electro-galvanização)
• Cor - Opções brancas, amarelas e coloridas
• Dobrar - Sem queda de revestimento de zinco ao dobrar
• Folha de pressão - Tubo hidráulico profissional de alta pressão

Caraterísticas do processo e da qualidade (do bloco de vídeo do produto) Trefilado a frio / laminado a frio: Alta precisão dimensional, excelente acabamento interno e externo da parede Teste de corrente parasita: Cada tubo de aço é testado por deteção de falhas de corrente parasita para garantir a qualidade do produto Tratamento térmico brilhante anaeróbico (NBK): Durante o recozimento, é aplicado vácuo e são injectados azoto decomposto por amoníaco e hidrogénio para aquecimento de proteção, preservação do calor e arrefecimento; mantém a precisão de laminagem e a suavidade da superfície com propriedades mecânicas e estrutura metalográfica melhoradas Tratamento de superfície (galvanizado): Tecnologia electrogalvanizada amiga do ambiente para formar uma camada galvanizada uniforme, densa e bem combinada, proporcionando uma elevada resistência à corrosão e à ferrugem Dimensão DE | Opções típicas de espessura disponíveis (mm) 6 | 6*1; 6*1.5; 6*2 8 | 8*1; 8*1.5; 8*2 10 | 10*1; 10*1.5; 10*2 12 | 12*1; 12*1.5; 12*2; 12*2.5 14 | 14*1; 14*1.5; 14*2; 14*2.5; 14*3 15 | 15*1; 15*1.5; 15*2; 15*2.5; 15*3 16 | 16*1; 16*1.5; 16*2; 16*2.5; 16*3 18 | 18*1.5; 18*2; 18*2.5; 18*3; 18*3.5; 18*4 20 | 20*1.5; 20*2; 20*2.5; 20*3; 20*3.5; 20*4 22 | 22*1.5; 22*2; 22*2.5; 22*3; 22*3.5; 22*4 25 | 25*2; 25*2.5; 25*3; 25*3.5; 25*4 28 | 28*2; 28*2.5; 28*3; 28*3.5; 28*4 30 | 30*2; 30*2.5; 30*3; 30*3.5; 30*4; 30*4.5; 30*5 32 | 32*2; 32*2.5; 32*3; 32*3.5; 32*4; 32*4.5; 32*5 34 | 34*2; 34*2.5; 34*3; 34*3.5; 34*4; 34*4.5; 34*5; 34*6 35 | 35*2; 35*2.5; 35*3; 35*3.5; 35*4; 35*4.5; 35*5; 35*6 38 | 38*2; 38*2.5; 38*3; 38*3.5; 38*4; 38*4.5; 38*5; 38*6 40 | 40*2.5; 40*3; 40*3.5; 40*4; 40*4.5; 40*5; 40*6 42 | 42*2.5; 42*3; 42*3.5; 42*4; 42*4.5; 42*5; 42*6 45 | 45*2.5; 45*3; 45*3.5; 45*4; 45*4.5; 45*5; 45*6 46 | 46*2.5; 46*3; 46*3.5; 46*4; 46*4.5; 46*5; 46*6 48 | 48*2.5; 48*3; 48*3.5; 48*4; 48*4.5; 48*5; 48*6 50 | 50*2.5; 50*3; 50*3.5; 50*4; 50*4.5; 50*5; 50*6 54 | 54*3; 54*3.5; 54*4; 54*4.5; 54*5; 54*6 60 | 60*3; 60*3.5; 60*4; 60*4.5; 60*5; 60*6; 60*8 Composição química (classes selecionadas) Classe de aço | Número | C (máx.) | Si (máx.) | Mn (máx.) | P (máx.) | S (máx.) | Total (min.) E215 | 1.0212 | 0.10 | 0.05 | 0.7 | 0.025 | 0.015 | 0.025 E235 | 1.0308 | 0.17 | 0.35 | 1.2 | 0.025 | 0.015 | - E355 | 1.0580 | 0.22 | 0.55 | 1.6 | 0.025 | 0.015 | - Tolerância (Diâmetro Externo e Espessura da Parede) Faixa de diâmetro externo | Tolerância permitida (GB/T3639) | Tolerância especial DIN2391 (OD / WT) 4mm-20mm | ±0.10mm | DIN2391 OD: ±0.08mm; WT: ±0.05mm 20mm-30mm | ±0.10mm | DIN2391 OD: ±0.08mm; WT: ±0.08mm 31mm-40mm | ±0.15mm | DIN2391 OD: ±0.15mm; WT: ±0.10mm 41mm-60mm | ±0.20mm | DIN2391 OD: ±0.20mm; WT: ±0.15mm 61mm-80mm | ±0.30mm | DIN2391 OD: ±0.30mm; WT: ±0.20mm 81mm-120mm | ±0.45mm | DIN2391 OD: ±0.45mm; WT: ±0.30mm Propriedades mecânicas Grau de aço | Resistência ao escoamento (min, MPa) | Resistência à tração (MPa) | Alongamento (%) E215 (1.0212) | RH min. 215 MPa | Rm 290 a 430 MPa | A min. 30% E235 (1.0308) | RH min. 235 MPa | Rm 340 a 480 MPa | A min. 25% E355 (1.0580) | RH min. 355 MPa | Rm 490 a 630 MPa | A min. 22% Caraterísticas / Especificações técnicas

• Normas: EN10305-4, EN10305-1, ASTM A179
• Série / modelo: EN 10305
• Graus de aço disponíveis: E215, E235, E355
• Dimensão do diâmetro exterior: 4 mm a 120 mm
• Espessura da parede: 0.5 mm a 10 mm (as espessuras típicas listadas variam de acordo com o OD)
• Comprimento: fixo 6 m ou personalizado
• Acabamento de superfície: electrogalvanizado (revestimento de zinco tipicamente 8-12 μm; processo descrito como produzindo camada >12 μm)
• Condição de entrega: +N (NBK) normalizado, opção de tratamento térmico anaeróbico brilhante
• Controles de qualidade: deteção de falhas por corrente de Foucault, controles dimensionais, desempenho antiferrugem por névoa salina
• Tolerâncias: Tolerâncias de OD e WT de acordo com GB/T3639 e DIN2391 (faixas listadas acima)
• Aplicações típicas: tubos hidráulicos de alta pressão e sistemas de tubulação hidráulica relacionados (projetados para flexão, pressão, resistência à corrosão)
