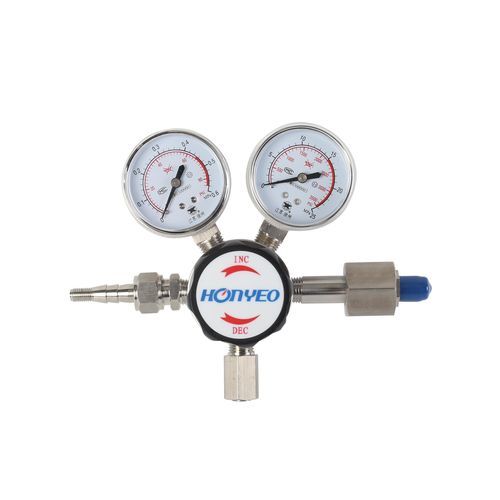

Regulador de pressão de gás YQJG (F) series

de diafragmade simples estágioem latão

Visão geral do produto
Os reguladores de pressão de painel da série YQJG(F) (modelos YQJG(F)-＊a, YQJG(F)-＊b, YQJG(F)-＊c) destinam-se ao controlo preciso de pressão de gases de alta pressão, como gases de alta pureza e gases mistos padrão. Podem ser montados em tubagens e painéis de instrumentos e são amplamente utilizados em instrumentação e controlo, processos químicos, indústria alimentar, proteção ambiental e setores semelhantes.

Características do produto

• Regulador de pressão monostágio, adequado para montagem em tubagem e em painel.
• Opções de material: latão para gases não corrosivos; aço inoxidável 316L para gases corrosivos.
• Diafragma da válvula: diafragma metálico; materiais de vedação: PTFE para evitar contaminação secundária em gases de alta pureza.
• Construção simples e funcional com filtros multicanais integrados; projetado para longa vida útil e utilização com vários gases.
• Construção resistente a alta pressão com excelente estanqueidade; adequado para controlo preciso de gases de alta pressão e gases mistos padrão.

Variantes de modelos / Notas de seleção

• Grupos de modelos disponíveis: YQJG(F)-＊a, YQJG(F)-＊b, YQJG(F)-＊c (diferentes configurações conforme ligação/posição e aplicação).
• Guias de seleção e curvas características de fluxo são fornecidas em figuras/diagramas para apoiar a escolha em diferentes condições de operação.

Aplicações

• Regulação de pressão de precisão de gases de alta pureza e gases mistos padrão.
• Instrumentação e equipamentos de medição, processos químicos, tecnologia alimentar, proteção ambiental e indústrias relacionadas.

Especificações técnicas

• Pressão máxima de entrada: 15 MPa
• Pressões de saída (opções): 0,12 MPa / 0,2 MPa / 0,45 MPa / 0,75 MPa
• Estabilização de pressão: com uma faixa de pressão da fonte de gás de 5–15 MPa, uma variação da pressão de entrada de 1 MPa provoca uma variação da pressão de saída de não mais do que 7 x 10^-3 MPa.
• Característica de fluxo: quando a pressão de entrada > 2 MPa e o fluxo é regulado dentro da faixa nominal, a variação da pressão de saída não deve exceder ±6% da escala total do manómetro de pressão de saída.
• Taxa de fuga interna e externa: < 5 x 10^-9 Pa·m³/s
• Materiais da válvula/vedação: diafragma metálico (válvula), PTFE (vedantes)
• Opções de material: latão / aço inoxidável 316L
• Filtro multicanal integrado
• Dimensões externas: ver figuras na folha de produto/diagramas
• Tamanho da embalagem: 205 x 175 x 145 mm
