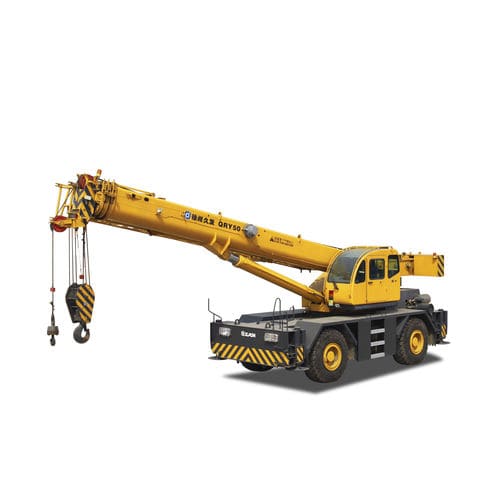

Guindaste móvel RT50

com lançatelescópicopara terrenos acidentados

Notas: Explicações para a elevação de carga 1) O valor da carga nominal de elevação indicado na tabela é a capacidade máxima de elevação quando a grua é ajustada em terreno sólido e nivelado. A carga não deve exceder 75 % da carga de tombamento; 2) A carga nominal total de elevação indicada na tabela inclui o peso do gancho e das lingas; 3) O raio de trabalho indicado na tabela é o valor real incluindo a quantidade de deformação da lança, portanto a operação de elevação deve ser realizada de acordo com o raio de trabalho. 4) 75 % da carga de basculamento tem em conta a força do vento 6, ou seja, a operação de elevação ainda pode ser realizada com os dispositivos de elevação totalmente estendidos quando a pressão do vento atinge 125N/m2 , mas a operação de elevação com pneus ou o deslocamento com carga são proibidos. Especificações de desempenho do RT50 1. Superstrutura 1) ESTRUTURA (Mesa de balanço) Anti-torção, anti-fadiga, de aço de alta resistência, construção soldada e desmontável contrapeso, conexão ao chassi do caminhão por meio de anel giratório de esferas de uma única fileira projetado para 360 graus rotação contínua do anel. 2) ENGRENAGEM DE GIRO Motor de pistão axial hidráulico accionado por redutor de velocidade planetário. Movimento contínuo de 360°. Com engrenagem planetária. Anel giratório de quatro pontos de contacto de bola. Freio hidráulico (freio estático com mola), oscilação velocidade: 2rpm. Modelo: HJX80T3-105-04, com engrenagem planetária Motor: L2F28W2Z8 motor de pistão axial de deslocamento fixo 3) ANEL GIRATÓRIO Tipo: anel giratório de esferas de quatro pontos de contato de uma linha, como a conexão da superestrutura e do portador, balanço 360°. Modelo: 011.60.1487Z
