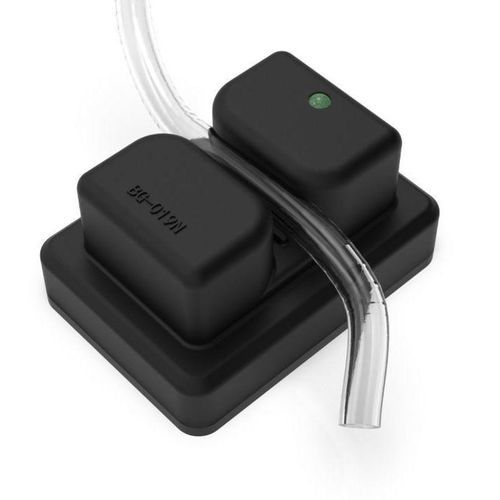

Detector de fluxo BG series

de bolhas de arde bolhasultrassônico

Overview
Os sensores de bolhas ultrassónicos série BG são detectores não invasivos de acoplamento a seco para deteção precisa de bolhas de ar e estados gás‑líquido em tubos flexíveis. Empregam tecnologia de pulsos ultrassónicos e parametrização por MCU para ajustar velocidade de resposta, atraso e sensibilidade em aplicações médicas, biofarmacêuticas, alimentares, automação industrial e gestão de fluidos.

Applications

• Equipamentos médicos: máquinas de hemodiálise, dispositivos de assistência ventricular, sistemas de perfusão de órgãos, máquinas de circulação extracorpórea, bombas de sangue.
• Biofarmacêutica: reatores de uso único, fermentadores, sistemas de cultura celular, linhas de produção de vacinas, filtração tangencial, cromatografia líquida.
• Alimentos e bebidas: leite, sumos, linhas de produção de cerveja, equipamento de dosagem e enchimento.
• Automação industrial: máquinas de enchimento, sistemas de pulverização/revestimento, circuitos de arrefecimento e lubrificação, tratamento de água e águas residuais.
• Monitorização de fluidos em laboratórios e investigação.

Product Features

• Acoplamento a seco: medição não invasiva sem agentes de acoplamento; o tubo é pressionado na ranhura do sensor para contacto estreito.
• Resposta ajustável: parâmetros MCU para adaptar velocidade de resposta, atraso e sensibilidade.
• Deteção independente da cor: desempenho não afetado pela cor do tubo ou do fluido.
• Vários tamanhos de tubo: modelos standard para uma gama de diâmetros exteriores; suporte OEM e personalização.
• Modos de saída múltiplos: integração com sistemas de controlo de automação.
• Carcaça compacta integrada: eletrónica incorporada em corpo ABS.

Product selection

• BG013N — OD compatível: 1/8 in (3.2 mm); ID: 1/16 in (1.6 mm)
• BG016N — OD compatível: 5/32 in (4.0 mm); ID: 1/16 in (1.6 mm)
• BG019N — OD compatível: 3/16 in (4.8 mm); ID: 1/16 in (1.6 mm)
• BG025N — OD compatível: 1/4 in (6.4 mm); ID: 1/8 in (3.2 mm)
• BG031N — OD compatível: 5/16 in (7.9 mm); ID: 3/16 in (4.8 mm)
• BG038N — OD compatível: 3/8 in (9.5 mm); ID: 1/4 in (6.4 mm)
• BG050N — OD compatível: 1/2 in (12.7 mm); ID: 3/8 in (9.5 mm)
• BG056N — OD compatível: 9/16 in (14.3 mm); ID: 3/8 in (9.5 mm)
• BG075N — OD compatível: 3/4 in (19.0 mm); ID: 1/2 in (12.7 mm)

Technical specifications

• Fluidos detetáveis: água, sangue, solução salina, bebidas, combustíveis, tintas e outros líquidos acusticamente transparentes.
• Materiais de tubo: PVC, silicone, PE, PUR, etc.; superfícies internas/externas lisas, sem fibras ou trança metálica. Espessura de parede recomendada 10–20% do OD. Assegurar que o tubo é pressionado para o fundo da ranhura para contacto adequado.
• Material da carcaça: ABS.
• Tensão de entrada: 5–30 VDC.
• Consumo de corrente: < 50 mA.
• Temperatura de trabalho: 0°C–60°C; temperatura de armazenamento: -20°C–70°C.
• Humidade relativa: 30%–90% (sem condensação). Ambiente: sem gases corrosivos.
• Auto‑teste: função opcional; ao aplicar 0V externo ao pino Self Test o sensor indica deteção de gás e o LED mostra o estado.
• Saída: sinal compatível TTL.

Summary

• Método de deteção: pulso ultrassónico, acoplamento a seco, não invasivo.
• Sensibilidade e resposta configuráveis via MCU para integração precisa em linha.
• Indústrias aplicáveis: médico, biofarmacêutico, alimentos e bebidas, novas energias, automação industrial.
• Gama ampla de modelos cobrindo OD de 1/8 in a 3/4 in; personalização disponível.
