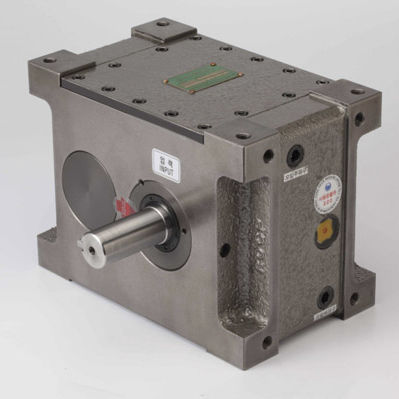

Indexador oscilador CP series

de camepara máquinassem folga

Série CP Descrição do produto A série CP possui um par de 2 cames de placa combinados no eixo de entrada, e rolamentos seguidores de cames fixos no eixo de saída. Com estes dois eixos sendo dispostos paralelamente, ele é adequado não só para o movimento de rotação da mesa, mas também para o acionamento do sistema de transporte que transfere um determinado curso e paradas. A série CP tem o mérito de que a transferência e parada do curso dado pode ser repetida na saída simplesmente pela rotação do eixo de entrada, enquanto outros dispositivos auxiliares como freio e batente são necessários para parar no caso de adotar (outra unidade) para o transportador quando o motor está dirigindo sozinho. Funcionalidades 1. Números de indexação de stop Ângulos de indexação menores estão disponíveis em 1 a 4 paradas. Enquanto uma unidade de indexação de engrenagens com 4 batentes geralmente requer um ângulo de indexação mínimo de mais de 180°, a série CP pode projetar um ângulo de indexação de até 90° para que seja possível um fácil projeto de movimento. 2. Oscilação Câmara de oscilação com max. 45° de ângulo de oscilação está disponível. 3. Posições de montagem ilimitadas Todas as 6 posições de montagem estão disponíveis para um projeto de sistema flexível. 4. Ampla gama de tamanhos 11 modelos padronizados disponíveis para distância axial (eixo a eixo) de 45 - 315mm para selecionar um tamanho ideal. 5. Repetibilidade Precisa O rolamento Cam-follower para o eixo de saída está sob o mecanismo de pré-carga para minimizar sua folga, permitindo que ele mantenha a repetibilidade precisa e o movimento suave. 6. Opções diversificadas disponíveis Várias opções como limitador de torque, redutor, embreagem, freio podem ser combinadas.
