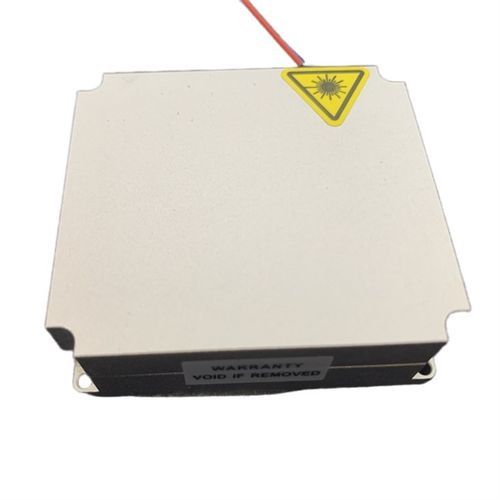

Módulo de laser pulsado

de nanossegundosde fibrade fibra óptica

Descrição do produto
Lâser de fibra pulsado a 1550 nm com largura de linha estreita, projetado com considerações de segurança ocular. O módulo utiliza arquitetura MOPA (Master Oscillator Power Amplifier) com laser semicondutor DFB como fonte seed. O estágio amplificador otimizado gera potência de pico em nível de quilowatt e larguras de pulso em nanossegundos. Inclui saída de monitorização. Indicado como fonte de emissão para LiDAR de estado sólido, sensores de fibra óptica e comunicações ópticas em espaço livre.

Aplicações

• Sensoriamento por fibra óptica
• Comunicação óptica em espaço livre
• LiDAR (estado sólido)

Características

• Potência de pico em nível de quilowatt (pulsado)
• Alta eficiência eletro-óptica
• Projeto para operação estável e monitorização confiável

Especificações típicas (tabela)
Característica | Unidade | Mínimo | Típico | Máximo
Comprimento de onda central | nm | - | 1550 | -
Largura de pulso | ns | 1 | - | 10
Frequência de repetição de pulso | KHz | 100 | - | 2000
Luz de monitorização | µW | - | 0.5 @ 100KHz, 5ns | -
Relação de supressão de modos laterais | dB | - | 25 | -
Potência de pico do pulso de saída | KW | - | 1 | -
Potência média máxima de saída | W | - | 1 | -
Isolamento da luz de saída | dB | - | 40 | -
Tipo de trigger | - | - | Trigger externo | -
Tipo de fibra de saída | - | - | SMF-28e | -
Comprimento da fibra de saída | m | - | >0,8 (luz de trabalho/luz de monitorização) | -
Conector de fibra de saída | - | - | FC/APC | -
Temperatura de operação | °C | -40 | - | 85
Temperatura de armazenamento | °C | -40 | - | 85
Dimensões | mm | - | 55*50*19 | -
Tensão de operação | VDC | - | 12 | -

Características / especificações técnicas

• Comprimento de onda central: 1550 nm
• Largura de pulso: 1 ns (mín) — 10 ns (máx)
• Frequência de repetição de pulso: 100 KHz (mín) — 2000 KHz (máx)
• Luz de monitorização: 0,5 µW @ 100 KHz, 5 ns
• Relação de supressão de modos laterais: 25 dB
• Potência de pico do pulso de saída: 1 KW
• Potência média máxima de saída: 1 W
• Isolamento da luz de saída: 40 dB
• Tipo de trigger: Trigger externo
• Tipo de fibra de saída: SMF-28e
• Comprimento da fibra de saída: >0,8 m (luz de trabalho/luz de monitorização)
• Conector de fibra de saída: FC/APC
• Temperatura de operação: -40 a 85 °C
• Temperatura de armazenamento: -40 a 85 °C
• Dimensões: 55 × 50 × 19 mm
• Tensão de operação: 12 VDC
