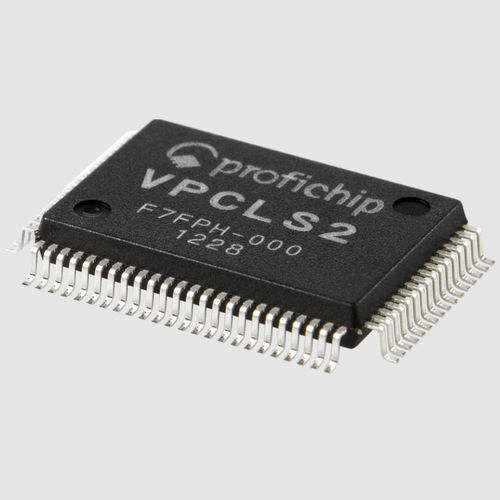

Chip digital VPCLS2

ASICde interface

O VPCLS2 gere de forma independente todas as tarefas de comunicação e diagnóstico do protocolo PROFIBUS-DP-slave. Não é necessário qualquer micro-controlador ou software adicional. Todos os temporizadores e funções de monitorização necessários estão implementados no hardware. Uma vez que o VPCLS2 recebe um telegrama sem erros, ele gera automaticamente o telegrama de resposta solicitado. Este ASIC é, por isso, ideal para a realização de dispositivos digitais simples de E/S PROFIBUS num único chip. Funcionamento O protocolo PROFIBUS é gerido por um Microsequencer integrado, uma arquitetura especial de processador RISC desenvolvida pela profichip e concebida para este tipo de aplicação PROFIBUS escrava. O Microsequencer verifica todos os telegramas de entrada quanto à sua correção e plausibilidade, controla a exatidão dos tempos do barramento e gera automaticamente um telegrama de resposta de acordo com a norma PROFIBUS. Caraterísticas da comunicação O gerador de baudrate fornece os relógios internos necessários para as taxas de transmissão PROFIBUS de 9,6 kbit/s a 12 Mbit/s. O VPCLS2 necessita de uma entrada de relógio de um oscilador de cristal externo de 48 MHz. O modo de funcionamento do LSPM2 com uma alimentação de relógio de 24 MHz e taxas de transmissão reduzidas não é suportado. A interface I/O inclui quatro portas de dados de 8 bits e uma porta de entrada de diagnóstico de 8 bits. Cada porta de dados pode ser configurada como uma porta de entrada ou saída. Duas portas de dados podem ser configuradas como portas de entrada de diagnóstico adicionais. A direção da porta e as suas funções são selecionadas por cinco pinos de configuração. Aplicações O endereço da estação PROFIBUS e o número de identificação são armazenados numa EEPROM externa ou num registo de deslocamento em série.
