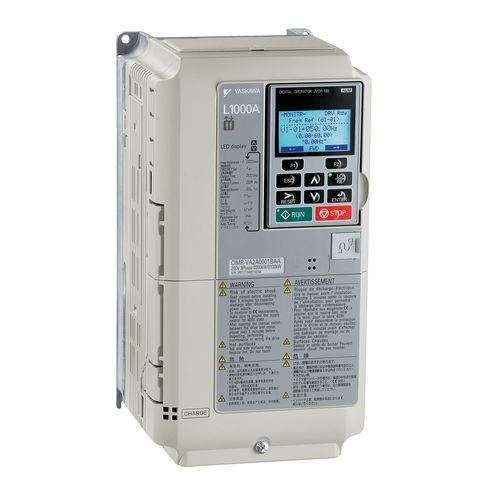

Conversor de frequência de indução L1000A series

de ímãs permanentespara elevador200-480 V

Visão geral Os acionamentos L1000A da Yaskawa atendem aos requisitos técnicos atuais para elevadores. Controlam motores de indução e motores de ímã permanente e são adequados para novas instalações, elevadores sem casa de máquinas e modernizações. A série oferece funcionalidades voltadas ao conforto de deslocamento e à flexibilidade operacional.

Principais funcionalidades

• Interface de controlador flexível
• Monitoramento do freio
• Operação sem contatores de motor
• Operação de resgate

Variantes disponíveis (modelos da série e principais valores)

• CIMR-LC4A0005BAA — Corrente de saída nominal (HD): 4,8 A; Potência máxima de motor aplicável (HD): 1,5 kW
• CIMR-LC4A0006BAA — Corrente de saída nominal (HD): 5,5 A; Potência máxima de motor aplicável (HD): 2,2 kW
• CIMR-LC2A0008BAA — Corrente de saída nominal (HD): 8 A; Potência máxima de motor aplicável (HD): 1,5 kW
• CIMR-LC4A0009BAA — Corrente de saída nominal (HD): 9,2 A; Potência máxima de motor aplicável (HD): 3,7 kW
• CIMR-LC2A0011BAA — Corrente de saída nominal (HD): 11 A; Potência máxima de motor aplicável (HD): 2,2 kW
• CIMR-LC4A0015BAA — Corrente de saída nominal (HD): 14,8 A; Potência máxima de motor aplicável (HD): 5,5 kW
• CIMR-LC2A0018BAA — Corrente de saída nominal (HD): 17,5 A; Potência máxima de motor aplicável (HD): 3,7 kW
• CIMR-LC4A0018BAA — Corrente de saída nominal (HD): 18 A; Potência máxima de motor aplicável (HD): 7,5 kW
• CIMR-LC4A0024BAA — Corrente de saída nominal (HD): 24 A; Potência máxima de motor aplicável (HD): 11 kW
• CIMR-LC2A0025BAA — Corrente de saída nominal (HD): 25 A; Potência máxima de motor aplicável (HD): 5,5 kW
• CIMR-LC4A0031BAA — Corrente de saída nominal (HD): 31 A; Potência máxima de motor aplicável (HD): 15 kW
• CIMR-LC2A0033BAA — Corrente de saída nominal (HD): 33 A; Potência máxima de motor aplicável (HD): 7,5 kW
• CIMR-LC4A0039BAA — Corrente de saída nominal (HD): 39 A; Potência máxima de motor aplicável (HD): 18,5 kW
• CIMR-LC4A0045BAA — Corrente de saída nominal (HD): 45 A; Potência máxima de motor aplicável (HD): 22 kW
• CIMR-LC2A0047BAA — Corrente de saída nominal (HD): 47 A; Potência máxima de motor aplicável (HD): 11 kW
• CIMR-LC2A0060BAA — Corrente de saída nominal (HD): 60 A; Potência máxima de motor aplicável (HD): 15 kW
• CIMR-LC4A0060BAA — Corrente de saída nominal (HD): 60 A; Potência máxima de motor aplicável (HD): 30 kW
• CIMR-LC2A0075BAA — Corrente de saída nominal (HD): 75 A; Potência máxima de motor aplicável (HD): 18,5 kW
• CIMR-LC4A0075BAA — Corrente de saída nominal (HD): 75 A; Potência máxima de motor aplicável (HD): 37 kW
• CIMR-LC4A0091BAA — Corrente de saída nominal (HD): 91 A; Potência máxima de motor aplicável (HD): 45 kW
• CIMR-LC4A0112BAA — Corrente de saída nominal (HD): 112 A; Potência máxima de motor aplicável (HD): 55 kW
• CIMR-LC2A0115BAA — Corrente de saída nominal (HD): 115 A; Potência máxima de motor aplicável (HD): 30 kW
• CIMR-LC2A0145BAA — Corrente de saída nominal (HD): 145 A; Potência máxima de motor aplicável (HD): 37 kW
• CIMR-LC4A0150BAA — Corrente de saída nominal (HD): 150 A; Potência máxima de motor aplicável (HD): 75 kW
• CIMR-LC2A0180BAA — Corrente de saída nominal (HD): 180 A; Potência máxima de motor aplicável (HD): 45 kW
• CIMR-LC4A0180BAA — Corrente de saída nominal (HD): 180 A; Potência máxima de motor aplicável (HD): 90 kW
• CIMR-LC2A0215BAA — Corrente de saída nominal (HD): 215 A; Potência máxima de motor aplicável (HD): 55 kW
• CIMR-LC4A0216BAA — Corrente de saída nominal (HD): 216 A; Potência máxima de motor aplicável (HD): 110 kW
• CIMR-LC2A0283BAA — Corrente de saída nominal (HD): 283 A; Potência máxima de motor aplicável (HD): 75 kW
• CIMR-LC2A0346BAA — Corrente de saída nominal (HD): 346 A; Potência máxima de motor aplicável (HD): 90 kW
• CIMR-LC2A0415BAA — Corrente de saída nominal (HD): 415 A; Potência máxima de motor aplicável (HD): 110 kW

Especificações técnicas

• Tipos de motor suportados: motor de indução e motor de ímã permanente
• Opções de alimentação: 200 V ou 400 V
• Fases de alimentação: 3 fases
• Filtro EMC (integrado): Não (o filtro do produto indica integrado = não)
• Aplicação: acionamentos para elevadores, adequados para novas instalações, elevadores sem casa de máquinas e modernizações
• Conformidade de normas: CE, RoHS, UL, cUL, UKCA (dependendo do modelo/mercado)
• Destaques funcionais: interface de controlador flexível; monitoramento do freio; operação sem contatores de motor; operação de resgate
• Fabricante: Yaskawa (Série L1000A)
