Centro de corte e usinagem CNC AIM 3410

para perfis de alumíniopara perfis em PVC

Visão geral do produto

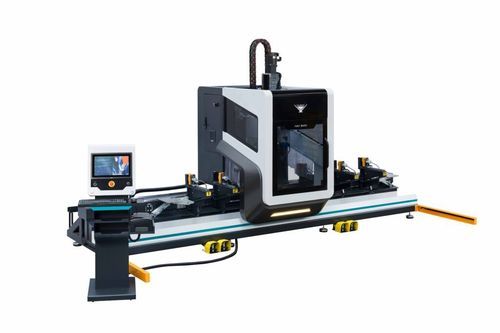

Os modelos AIM 3410 e AIM 3410 CBN são centros de usinagem CNC de 4 eixos destinados ao processamento de perfis de alumínio e PVC. O 4.º eixo permite operações em três superfícies do perfil. O magazine de ferramentas móvel e em linha, montado na cabeça de usinagem, reduz o tempo de troca de ferramentas e suporta aplicações de fachada com a serra Ø180 mm. A máquina possui reconhecimento automático de garras e uma cabine móvel com janela em policarbonato para monitorização segura pelo operador.

Características gerais

• Controle CNC em 4 eixos (4.º eixo para usinagem em 3 superfícies)
• Magazine de ferramentas móvel em linha; capacidade para 7 ferramentas de corte + 1 serra (configuração pode suportar 8 ferramentas)
• Reconhecimento e posicionamento automático das garras
• Unidade de arrefecimento por pulverização controlada por PLC
• Quatro garras automáticas de perfil de série
• 1 apoio pneumático para reposicionamento em X (segundo apoio opcional)
• Sistema de lubrificação por cartucho para eixos X, Y e Z
• Programa CAM especial fornecido pelo fabricante
• Barreira de segurança do operador e cabine móvel com janela em policarbonato
• Ecrã tátil a cores de 15"; importação de programas via USB; compatível com código ISO "G"
• Suporte técnico por ligação remota; interface multilíngue
• Caixa com isolamento acústico opcional e iluminação LED
• Estrutura em aço maciço e ponte dinâmica
• Controlador portátil opcional para verificação sem carga

Acessórios standard

• Conjunto teclado e rato para programação
• Cerca de segurança em torno da máquina
• 4 x garras de perfil
• 1 x apoio pneumático no lado esquerdo
• Bandeja de aparas integrada no quadro da máquina

Acessórios opcionais

• Conjunto de ferramentas de corte e suportes: 6 cortadores (2 x Ø5, 1 x Ø6, 1 x Ø8, 1 x Ø10, 1 x Ø12); 8 suportes HSK F63; 6 buchas (3 x Ø5‑6, 1 x Ø7‑8, 1 x Ø9‑10, 1 x Ø11‑12); 4 batentes de altura de molde
• Segundo apoio de referência de perfil no lado direito para máquina standard
• Segundo apoio de referência de perfil no lado direito para máquina cabinetizada
• Dispositivo automático de medição de comprimento da ferramenta
• Kit de lâminas especiais para serra
• Controlador portátil
• Software CAMQUIX 4 AXIS (CAMPROX) para AIM 3410
• Software UNILINK ONBOARD 4 AXIS (AIM 3410)
• Unidade de fixação adicional para AIM 3410
• Leitor de código de barras
• Sistema de ar condicionado para quadro elétrico
• Versão cabinetizada (AIM 3410 CBN)

Tabela de especificações técnicas
Alimentação: 11,5 kW / 25 A / 400 V AC 3P+PE / 50/60 Hz.
Velocidade do fuso de perfuração/fresagem: 3.000 RPM
Rotação da serra: 24.000 RPM
Capacidade da serra: D Ø180 mm, furo Ø30 mm
Caudal de ar / vácuo: 250 L/min
Pressão de ar de trabalho: 6‑8 bar
Dimensões (C×L×A): 241 × 516 × 285
Peso: 1.850 kg (bruto) / 1.430 kg (líquido)

Especificações técnicas

• Modelo: AIM 3410 (também disponível na versão cabinetizada AIM 3410 CBN)
• Controlo: CNC 4 eixos (4.º eixo para usinagem em 3 superfícies)
• Velocidades do fuso: fresagem 3.000 RPM; serra 24.000 RPM
• Requisito elétrico: 11,5 kW / 25 A / 400 V AC 3P+PE / 50/60 Hz
• Lâmina de serra: Ø180 mm (furo Ø30 mm)
• Magazine de ferramentas: móvel em linha montado na cabeça; capacidade 7 cortadores + 1 serra (configurável)
• Reconhecimento e posicionamento automático das garras
• Standard: 4 garras automáticas de perfil
• Apoio pneumático para direção X (1 standard, 2.º opcional)
• Lubrificação por cartucho para eixos X, Y, Z; arrefecimento por pulverização PLC
• Suporte CAM; programação ISO G; importação USB
• Consumo de ar: 250 L/min; pressão de trabalho 6‑8 bar
• Dimensões e peso conforme indicado
• Segurança: barreira operador, cabine móvel com janela em policarbonato, iluminação LED, isolamento acústico
