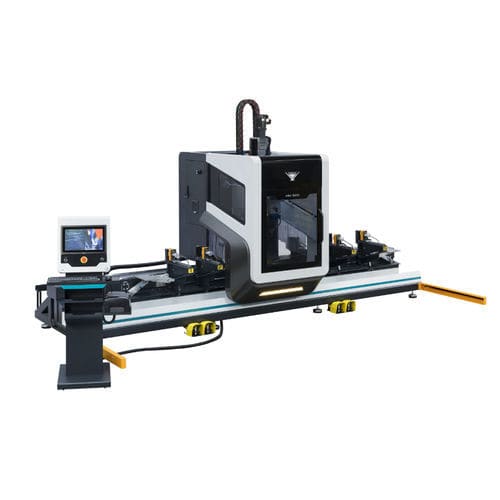

Centro de corte e usinagem multifuncional AIM 3410 CBN

CNCpara perfis de alumíniopara perfis em PVC

Product Info
A AIM 3410 e a AIM 3410 CBN são centros de usinagem CNC a 4 eixos concebidos para fresagem, serragem e operações combinadas em perfis de alumínio e PVC. O 4.º eixo permite a usinagem em três superfícies do perfil. Um carregador móvel em linha com capacidade para 8 ferramentas está montado na cabeça de usinagem para minimizar o tempo de troca. A máquina integra uma serra Ø180 mm adequada para cortes de fachadas e perfis. Reconhecimento e posicionamento automático das braçadeiras, cabina móvel com porta em policarbonato transparente e barreira de segurança garantem operação segura e monitorizada.

Recursos Gerais

• Sistema de movimento CNC em 4 eixos para processamento complexo de perfis
• Carregador móvel em linha: 8 ferramentas (7 fresas + 1 lâmina de serra) montado na cabeça
• Reconhecimento e posicionamento automático de grampos
• Unidade de arrefecimento por spray controlada por PLC
• Quatro grampos automáticos de série para fixação das peças
• Apoio pneumático para reposicionamento em X (1 padrão, segundo opcional)
• Sistema de lubrificação por cartucho para eixos X, Y e Z
• Programa CAM dedicado desenvolvido pela equipa de engenharia Yilmaz
• Ecrã tátil a cores 15 polegadas; importação via USB; programação ISO G
• Capacidade de suporte técnico remoto e interface multilingue
• Caixa de isolamento acústico especial (opção CBN) e iluminação LED
• Estrutura em aço maciço e portão/portal de alto desempenho dinâmico
• Controlador portátil opcional para verificação antes do arranque

Acessórios de Série

• Conjunto teclado e rato para programação
• Barreira de segurança em redor da máquina
• 4 grampos para perfis
• 1 apoio pneumático no lado esquerdo
• Bandeja para aparas integrada no quadro

Optional Accessories

• Ferramentas de corte, porta‑ferramentas, pinças e conjuntos: kit de fresas (ex.: 2× Ø5, 1× Ø6, 1× Ø8, 1× Ø10, 1× Ø12)
• 8 portas‑ferramentas HSK F63
• Conjuntos de pinças (ex.: 3× Ø5‑6, 1× Ø7‑8, 1× Ø9‑10, 1× Ø11‑12)
• Kits de altura de molde (4 pcs)
• Segundo apoio de referência do perfil no lado direito (standard / versão em armário)
• Dispositivo automático de medição de comprimento da ferramenta
• Kits especiais de lâminas de serra
• Comando portátil
• Software CAMQUIX 4 eixos (CAMPROX) e UNILINK ONBOARD 4 eixos
• Unidade de fixação adicional AIM 3410
• Leitor de código de barras
• Ar condicionado para o armário elétrico
• Versão em armário: AIM 3410 CBN

Technical specifications

• 11,5 kW / 25A / 400V AC 3P+PE / 50/60 Hz
• Fresa: 3.000 RPM
• Serra: 24.000 RPM
• Serra: D Ø180 mm; furo Ø30 mm
• Caudal de ar: 250 L/min
• Pressão pneumática: 6–8 bar
• Dimensões (fabricante): 241 x 516 x 285
• Peso: 1.850 kg / 1.430 kg
