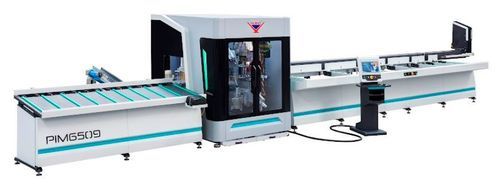

Centro de usinagem 8 eixos PIM 6509

horizontalpara PVC11 ferramentas

Descrição
O PIM 6509 é um centro de usinagem CNC de 8 eixos concebido para processar perfis em PVC (caixilhos e folhas). Executa operações em quatro faces: fresagem, aberturas para fechaduras, ranhuras de água, furos para dobradiças e pegas, marcação e corte por lâmina. Permite fresagem e corte simultâneos. O alimentador automático comporta 7 perfis; uma pinça pneumática 3 eixos procede ao posicionamento. O software de otimização reduz desperdício e é possível rotular peças com código de barras para operações de soldadura/ensamblagem.

RECURSOS GERAIS

• Sistema servo CNC de 8 eixos para movimentos sincronizados
• Unidades totalmente automatizadas de alimentação, transporte, posicionamento, corte e transferência
• Processamento em quatro faces: fresagem, orifícios para fechaduras, ranhuras de água, furos para dobradiças/pegas, marcação, corte
• Pinça pneumática 3 eixos para manuseio preciso
• Fixação horizontal e vertical durante a serração
• Capacidade de processamento: 2.200–2.400 metros corridos / 8 horas
• Transportador automático com capacidade para 7 perfis
• Lâmina servo-controlada Ø550 mm, ângulo ajustável 30°–150°
• Otimização on‑machine para minimizar desperdícios
• Conexão de ambiente de trabalho remoto para suporte técnico
• Interface compatível com CAD; PC Windows com ecrã tátil 15,6"
• Integração com máquinas de solda CNC, limpeza de cantos e aparafusamento
• Reconhecimento automático de perfis (base de dados)
• Sistema de lubrificação automática e iluminação interior LED

ACESSÓRIOS DE SÉRIE

• Total de 11 ferramentas (fresas e brocas)
• Impressora de código de barras
• Cerca de segurança em torno da máquina
• Teclado e rato

ACESSÓRIOS OPCIONAIS

• Transportador de cavacos em ângulo
• Equipamento logístico de oficina (ver documento técnico)
• Lâmina de serra sobressalente Ø550 mm
• Fresas de reserva (ver documento técnico)
• Extrator de cavacos VCE 4000

TABELA DE ESPECIFICAÇÕES TÉCNICAS
Velocidade do spindle / fresagem: 2.440 RPM
Velocidade da lâmina de serra: 18.000 RPM
Diâmetro da lâmina / furo: D: Ø550 mm · d: Ø30 mm
Consumo de ar / pneumático: 250 L/min.
Dimensões totais (L x C x A): 279 x 1.344 x 231 (unidades conforme fonte)
Peso da máquina: 3.650 Kg

CARACTERÍSTICAS / ESPECIFICAÇÕES TÉCNICAS

• Sistema CNC servo de 8 eixos
• Alimentador automático com capacidade para 7 perfis
• Capacidade produtiva: 2.200–2.400 metros corridos / 8 horas
• Pinça pneumática 3 eixos para posicionamento
• Lâmina Ø550 mm com angulação 30°–150°
• Fresagem e corte simultâneos
• Software de otimização dinâmica para minimizar desperdício
• PC Windows com ecrã tátil 15,6"
• Suporte remoto e sistema de lubrificação automática
