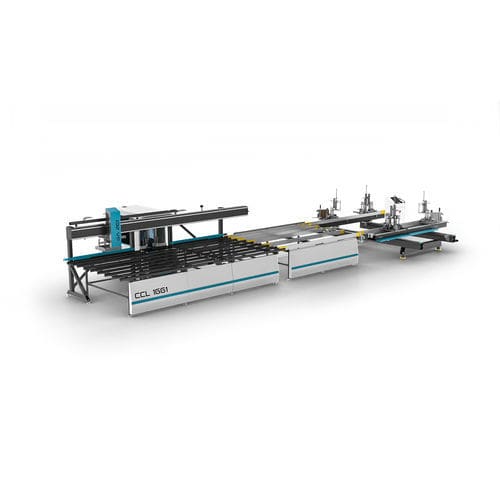

Linha de soldagem e rebarbação de canto CCL 1661

manualautomáticarobótica

Visão geral do produto
A linha CCL 1661 é uma linha CNC de soldadura de quatro cantos e limpeza de cantos em PVC concebida para integrar soldadura, unidade de arrefecimento, transferência robotizada e usinagem de cantos. Após a soldadura na DK 540, o quadro é encaminhado automaticamente para a Unidade de Arrefecimento (SA 251). A unidade robotizada (SA 261) transfere e roda os quadros para a máquina de limpeza CNC (CNC 609 ou CNC 611) para o ciclo de limpeza dos cantos.

Especificações técnicas
Eletricidade: 12 kW / 400V AC 3P PE 50/60 Hz.
Velocidade do fuso (fresa): 6000 RPM
Velocidade de rotação (serra): 18.000 RPM
Diâmetro da lâmina / furo: D: Ø250 mm - d: 30/32 mm
Caudal ar / refrigerante: 150 L/min.
Pressão de ar: 6-8 bar
Dimensões (C x L x A): 2472 x 11725 x 207 (conforme ficha)
Peso: 3931 / 3776 kg

Recursos gerais

• Programa Yılmaz para limpeza de perfis personalizados
• Modos de operação manual e automático
• Sistema de reconhecimento automático de perfil de folha e caixilho
• Sistema de medição de largura e altura do perfil
• 11 conjuntos de facas para limpeza automática de perfis
• Facas separadas para perfis coloridos e brancos
• Sistema de lubrificação central automático
• Ecrã tátil baseado em Windows
• Transferência de programas por pen USB
• Ligação remota e suporte técnico
• Painel de controlo móvel
• Alteração de velocidade durante o processo
• Capacidade de produção: 220 quadros / 8 h (com CNC 609) ou 270 quadros / 8 h (com CNC 611)
• Alarmes e avisos visíveis no ecrã
• Sistemas de controlo de fase e baixa pressão
• Limpeza dos quatro cantos e transferência final com sistema robotizado de rotação automática
• Movimento automático em 2 ou 4 eixos
• Transição automática entre faixas de soldadura 0,2–2,0 mm (função Yılmaz)
• Operação automática integrada com leitor de código de barras ou manual conforme dimensões inseridas
• Soldagem para folha tipo lame
• Introdução e armazenamento de parâmetros de soldadura no ecrã
• Substituição rápida do teflon
• Capacidade para criar até 1000 receitas de perfil
• Monitorização dos tempos de processamento durante a operação
• Fácil colocação de perfis longos na unidade de soldadura
• Modos de operação em mm ou polegadas
• Dimensão máxima de quadrado rotacionável pela SA 261: 2200 x 2200 mm (quadrados maiores rotacionados manualmente)

Acessórios de série

• Máquina de soldadura de quatro cabeças DK 540
• Unidade de arrefecimento SA 251
• Mecanismo robot SA 261
• Máquina de limpeza de cantos CNC 609
• Máquina de limpeza de cantos CNC 611
• Total de 11 ferramentas: serra de limpeza, lâminas de raspagem internas e fresas
• Mesa de suporte de janela escovada

Acessórios opcionais

• CS 240 Sistema de prensagem de juntas
• DK 540 Conjunto de fixação para soldadura de folha lame
• DK 540 Conjunto de dispositivos de soldadura

Vídeo do produto
Vídeo oficial do produto disponível (YouTube).

Características técnicas

• Modelo: CCL 1661
• Controlo: CNC, linha de soldadura e limpeza quatro‑cantos; movimento em 2 ou 4 eixos
• Potência: 12 kW / 400V AC 3P PE 50/60 Hz
• Velocidades ferramentas: 6000 RPM (fresa), 18.000 RPM (serra)
• Diâmetro da lâmina: Ø250 mm, furo 30/32 mm
• Ar / refrigerante: 150 L/min, 6-8 bar
• Dimensões: 2472 x 11725 x 207
• Peso: 3931 / 3776 kg
• Produção: 220 quadros / 8 h (CNC 609) ou 270 quadros / 8 h (CNC 611)
• Automação: SA 251, SA 261, reconhecimento de perfis, transferência USB, suporte remoto
• Ferramentas: 11 ferramentas automáticas incluindo serra de limpeza, lâminas internas e fresas
