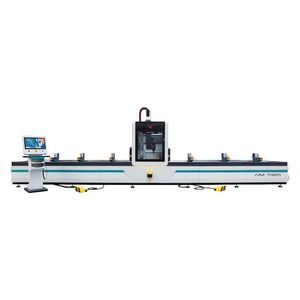

Centro de corte e usinagem multifuncional PIM 6508 SE

CNCpara perfis em PVC

Apresentação
O PIM 6508 SE é um centro de maquinação CNC de 8 eixos concebido para processar perfis em PVC nas quatro faces. A máquina realiza fresagem, perfuração (orifícios para fechaduras, para dobradiças e para pegas), ranhuras para água, marcação e corte com lâmina. O módulo de programação optimiza a utilização do material para reduzir desperdícios e aumentar a produtividade. Um transportador de alimentação automático aceita até 5 perfis; uma pinça pneumática servo controlada a 3 eixos posiciona as peças nas estações de fresagem e corte. A unidade de corte realiza cortes em série em ângulos entre 45° e 135°. O operador pode aplicar códigos de barras para rastreabilidade e preparação para soldadura.

Operações e capacidades

• Usinagem em quatro faces: fresagem, perfuração, orifícios para fechaduras, ranhuras para água, orifícios para dobradiças e pegas, marcação
• Corte com lâmina em configuração down-cut e indexação de ângulo (45°–135°)
• Capacidade para executar fresagem e corte simultaneamente
• Aplicação automática de códigos de barras para rastreabilidade e operações subsequentes

Recursos gerais

• Unidades totalmente automatizadas de alimentação, transporte, posicionamento, corte e transferência
• Pinça pneumática servo controlada de 3 eixos para manuseio preciso
• Fixação horizontal e vertical durante operações de serra
• Transportador automático de alimentação com capacidade para 5 perfis
• Lâmina de corte Ø 500 mm em configuração de corte descendente, servo controlada, rotação 45°–135°
• PC com Windows e monitor LCD tátil 15,6"; interface compatível com CAD
• Acesso remoto para suporte técnico
• Sistema automático de controlo de largura e altura do perfil
• Sistema de lubrificação por cartucho e manual
• Controlo de baixa pressão para segurança da lâmina
• Iluminação interior LED
• Integração simples com máquinas CNC de soldadura, limpeza de cantos e aparafusamento

Acessórios de série

• 7 peças de ferramentas Ø5 mm para fresagem e perfuração (padrão)
• Impressora de códigos de barras
• Barreira de segurança em redor da máquina
• Teclado e rato

Acessórios opcionais

• Transportador de cavacos angular
• Mecanismo de rotação do perfil
• Extrator de cavacos a vácuo VCE 3500
• Equipamento logístico de oficina (ver documento técnico)
• Lâmina de serra sobresselente Ø 500 mm
• Fresa de carboneto sobresselente Ø5xL95 mm

Observações operacionais
Permite a aplicação de códigos de barras para integração com operações subsequentes (por ex., preparação para soldadura). A unidade de corte permite cortes em série no ângulo desejado entre 45° e 135°. O sistema de programação foi concebido para minimizar desperdícios e maximizar a produtividade.

caractéristiques / spécifications techniques

• Tipo: Centro de maquinação CNC de 8 eixos para perfis de PVC
• Eixos: 8
• Operações: fresagem, perfuração, ranhuras, marcação e corte em quatro faces
• Capacidade do transportador: 5 perfis
• Pinça: pinça pneumática servo controlada de 3 eixos
• Unidade de corte: lâmina descendente Ø 500 mm, ângulo 45°–135°
• Outros: 7 ferramentas Ø5 mm fornecidas (padrão)
• Controlo: PC Windows com ecrã táctil 15,6"; software compatível CAD
• Funções: programação para minimizar desperdício, suporte remoto
• Fixação: horizontal e vertical durante a serra
• Medidas: controlo automático de largura e altura
• Lubrificação: cartucho e manual
• Segurança: controlo de baixa pressão para segurança da lâmina; vedação de segurança incluída
• Iluminação: LED interior
• Integração: preparado para integração com linhas de soldadura, limpeza de cantos e aparafusamento CNC
