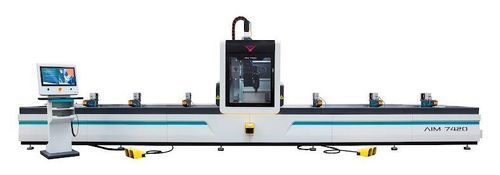

Centro de corte e usinagem multifuncional AIM 7420

CNCpara perfis de alumíniopara perfis em PVC

Visão geral do produto
O AIM 7420 é um centro de usinagem e corte de perfis CNC de 4 eixos, desenvolvido para usinar perfis de alumínio e PVC, ligas de baixo carbono e perfis de aço de parede fina. O 4º eixo permite operação em três superfícies do perfil. A operação em dupla estação possibilita processamento contínuo: enquanto uma estação é usinada, o operador prepara a outra. O CAMPROX fornece reconhecimento e posicionamento automático das garras. O carregador acomoda até 11 ferramentas, incluindo lâmina de serra Ø180 mm. Um gabinete metálico de isolamento acústico envolve a cabeça de usinagem para segurança do operador.

Características principais

• Movimento CNC de 4 eixos para furos, ranhuras, alívio de canto, cortes de serra, rosqueamento e furação por fluxo em três superfícies.
• Operação de dupla estação para processamento ininterrupto (modelos AIM 7420).
• Carregador de 11 posições incluindo fresas e lâmina de serra Ø180 mm.
• Furação por fluxo e rosqueamento rígido M4–M10 com spindle encoder disponível na variante AIM 7420T.
• Reconhecimento e posicionamento automático das garras via CAMPROX.
• Gabinete metálico de isolamento acústico ao redor da unidade de usinagem para contenção de ruído e segurança.
• Unidade de resfriamento de ferramentas controlada por PLC com 2 saídas e lubrificação por cartucho para eixos X, Y e Z.
• Garras pneumáticas padrão: 8 para AIM 7420 (4 para AIM 4420), expansível; 2 apoios pneumáticos para reposicionamento em X.
• Tela sensível ao toque colorida de 21 polegadas, programação ISO 'G' e importação de programas via USB.
• Suporte técnico remoto e interface multilíngue.
• Segurança operacional garantida por scanner de campo de 3 zonas e iluminação LED no gabinete.

Acessórios padrão

• Software CAMPROX para programação CNC.
• Teclado e mouse para programação.
• Cerca de segurança ao redor da máquina.
• 8 garras pneumáticas para perfis (AIM 7420).
• 2 apoios pneumáticos.
• Bandeja de cavacos na estrutura da máquina.

Acessórios opcionais

• Conjunto de ferramentas de corte, suportes e pinças.
• Software CAD-EXTRACT para arquivos IGES.
• Dispositivo automático de medição do comprimento da ferramenta.
• Correia transportadora para remoção de cavacos.
• Soprador de névoa de óleo.
• Kit de lâminas especiais e lâmina de substituição Ø180 x 5 x d: Ø30 Z=45.
• Controlador portátil.
• Sistema de pressão de garra ajustável e 4 garras adicionais opcionais.
• Leitor de código de barras.

Especificações técnicas
Potência elétrica: 18 kW / 400V AC 3P+PE / 50/60 Hz.
Velocidade do spindle de fresamento: 3.000 RPM.
Velocidade do spindle da serra: 20.000 RPM.
Dimensão da lâmina de serra: D: Ø180 x d: Ø30 mm.
Vazão de ar/refrigeração: 250 L/min.
Pressão de ar: 6–8 bar.
Dimensões (CxLxA): 180 x 885 x 275.
Peso do produto: 3810.0 kg.

Características técnicas

• Modelo: AIM 7420 — centro de usinagem e corte de perfis CNC 4 eixos.
• Operação automática de dupla estação para processamento contínuo.
• Carregador de 11 posições incluindo serra Ø180 mm.
• Posicionamento automático das garras via CAMPROX; 8 garras pneumáticas padrão (AIM 7420).
• Furação por fluxo e rosqueamento rígido M4–M10 (variante AIM 7420T).
• Tela touch colorida de 21"; programação ISO 'G'; importação via USB.
• Segurança: gabinete de isolamento acústico e scanner de 3 zonas.
• Resfriamento de ferramentas PLC, lubrificação por cartucho e iluminação LED.
