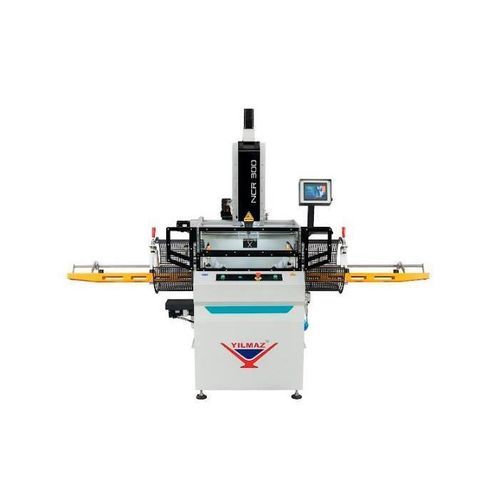

Router de corte com controle digital NCR 300

CNdigitalcontrolada por CLP

Product Info
A NCR 300 e a NCR 300P são fresadoras de cópia NC de cabeça única, 4 eixos, concebidas para maquinar perfis em PVC e alumínio. A máquina programa as coordenadas X, Y, Z e C através de motores servocontrolados para fresar ranhuras de fechadura, perfurar puxadores/dobradiças/orifícios para espagnoletas e abrir ranhuras de drenagem, eliminando a necessidade de gabaritos.

Vídeo do produto
Vídeo disponível que demonstra as funcionalidades e operação da NCR 300 / NCR 300P.

Especificações técnicas
Elétrica: 5,5 kW / 20 A / 400 V AC 3P+PE / 50/60 Hz.
Área de trabalho (X×Y×Z): 300 × 120 × 115 mm.
Eixo/Fuso: 2,2 kW, 12.000 RPM; ferramenta padrão Ø8 × L120 mm.
Caudal de ar: 110 L/min; Pressão: 6–8 bar.
Comprimento máximo de perfil: até 2750 mm.
Dimensões: 163,5 × 281 × 218.
Peso: 600 kg / 520 kg.

Recursos Gerais

• Concebida para operações diárias em perfis PVC, alumínio e ligas leves, usinando quatro superfícies simultaneamente.
• Mesa rotativa servocontrolada com paragem indexada em 0°/90°/180°/270°.
• Possibilidade de maquinação de perfis até 2750 mm com batentes de comprimento multi pop‑up.
• Capacidade de maquinação X: 300 mm, Y: 120 mm, Z: 115 mm; faixa de fixação W 120–30 mm, H 115–30 mm, L 2750–400 mm.
• Sistema de travagem eletrónico e pneumático para cabeça e mesa.
• Pinça ER16; fuso 2,2 kW (12.000 RPM).
• NCR 300: ecrã táctil colorido 7" + controlo PLC. NCR 300P: PC industrial táctil 15,4" com Windows + PLC; importação DXF suportada em NCR 300P.

Acessórios de série

• Fresa Ø8 × L120 mm.
• 2 pinças pneumáticas horizontais e 2 verticais.
• Sistema de lubrificação por pulverização para ferramentas.
• Múltiplos batentes de perfil esquerda e direita.
• Chaves de serviço (22 mm) e chave para pinça.
• Iluminação LED, extensores de pinça, dispositivo de centralização de perfis, pistola de ar.

Acessórios opcionais

• Leitor de código de barras.
• Peças sobressalentes Ø8 × L120 em carboneto, fresas de dupla aresta.
• Peças sobressalentes Ø8 × L120 em carboneto, fresas de aresta simples.
• Peças sobressalentes Ø8 × L63 em carboneto, fresas de aresta simples.
• Pinças ER16 sobressalentes para ferramentas Ø8 mm.

Caractéristiques / spécifications techniques

• Modelo: NCR 300 / NCR 300P — fresadora de cópia NC, cabeça única, 4 eixos.
• Eixos: X, Y, Z, C com servomotores.
• Porta‑ferramenta: ER16; fresa padrão Ø8 × L120 mm.
• Controlo: NCR 300 = ecrã 7" + PLC; NCR 300P = PC industrial 15,4" Windows + PLC (import DXF).
• Consumo de ar: 110 L/min; Pressão de operação: 6–8 bar.
