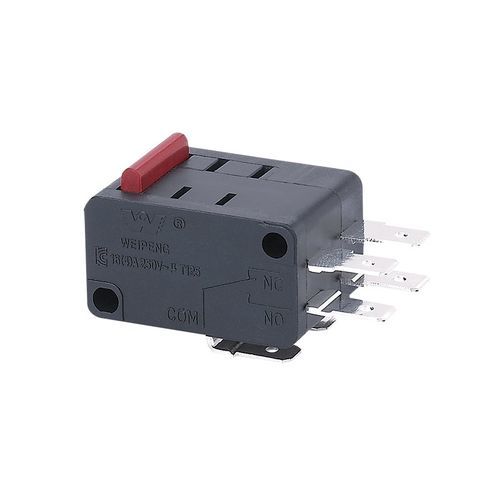

Microinterruptor de alavanca HK-14-16AP-1118

2 polosDPDTà prova de poeira

Resumo do produto
Microinterruptor selado DPDT (duplo polo, duplo tiro) modelo HK-14-16AP-1118. Disponível em configurações combinadas/duplamente combinadas, variantes até 16 A conforme a versão. Projetado para aplicações de comutação em eletrodomésticos, equipamentos eletrônicos e instalações industriais.

Especificações elétricas

• Corrente: 5(2)A, 10(3)A, 15A, 16(3)A, 16(4)A, 21(8)A, 25A
• Tensão: AC 125 V / 250 V, DC 12 V / 24 V
• Aprovações: UL, cUL (CSA), VDE, KC, ENEC, CQC, TUV, CE

Características de operação

• Posição livre (FP): 15.9±0.2 mm
• Posição de operação (OP): 14.9±0.5 mm
• Posição de liberação (RP): 15.2±0.5 mm
• Curso total: 13.1 mm
• Força de operação (OF): 0.25 ~ 4 N
• Pré-curso (PT): 0.5 ~ 1.6 mm
• Over travel (OT): ≥1.0 mm
• Diferencial de movimento (MD): ≤0.4 mm

Características técnicas do interruptor

• 1 Resistência de contato — ≤30 mΩ (valor inicial)
• 2 Resistência de isolamento — ≥100 MΩ @ 500 VDC
• 3 Tensão dielétrica — entre terminais não conectados: 1000 V / 0.5 mA / 60 s; entre terminais e estrutura metálica: 3000 V / 0.5 mA / 60 s
• 4 Vida elétrica — ≥50.000 ciclos
• 5 Vida mecânica — ≥1.000.000 ciclos
• 6 Temperatura de operação — -25 ~ 125 °C
• 7 Frequência de operação — elétrica: 15 ciclos; mecânica: 60 ciclos
• 8 Resistência a vibração — Frequência: 10 ~ 55 Hz; Amplitude: 1,5 mm; Três direções
• 9 Soldabilidade — >80% da parte imersa deve estar coberta; Temperatura de soldagem: 235±5 °C; Tempo de imersão: 2~3 s
• 10 Resistência ao calor de soldagem — Soldagem por imersão: 260±5 °C 5±1 s; Soldagem manual: 300±5 °C 2~3 s
• 11 Aprovações de segurança — UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
• 12 Condições de teste — Ambiente: 20±5 °C; UR: 65±5 %; Pressão do ar: 86~106 kPa

Aplicação
Adequado para eletrodomésticos, equipamentos eletrônicos, automação, equipamentos de comunicação, eletrônica automotiva, ferramentas elétricas e outras aplicações de comutação que exijam um DPDT selado.

Precauções para o posicionamento do interruptor de alimentação
Coloque o interruptor longe de componentes sensíveis (relógios, interfaces) e próximo aos terminais de alimentação. Separe o canal principal de alimentação e os aterramentos; posicione os componentes principais (filtro de entrada, transistor de comutação, circuito de controle, filtro de saída) logicamente; mantenha loops de alta corrente compactos; posicione resistores de amostragem e componentes de controle próximos ao chip de controle; mantenha capacitores de filtro próximos aos pinos correspondentes.

Características / especificações técnicas

• Modelo: HK-14-16AP-1118
• Série: Série duplo polo HK-14
• Tipo de contato: Microinterruptor combinado DPDT
• Opções de corrente: 5(2)A, 10(3)A, 15A, 16(3)A, 16(4)A, 21(8)A, 25A
• Opções de tensão: AC 125 V, AC 250 V, DC 12 V, DC 24 V
• Aprovações: UL, cUL (CSA), VDE, KC, ENEC, CQC, TUV, CE
• Vida elétrica: ≥50.000 ciclos
• Vida mecânica: ≥1.000.000 ciclos
• Temperatura de operação: -25 ~ 125 °C
• Tensão dielétrica: 1000 V entre terminais não conectados; 3000 V entre terminais e estrutura metálica
• Parâmetros de curso chave: FP 15.9±0.2 mm; OP 14.9±0.5 mm; RP 15.2±0.5 mm; Curso total 13.1 mm
• Força de operação: 0.25 ~ 4 N
• Pré-curso: 0.5 ~ 1.6 mm; Over travel: ≥1.0 mm; Diferencial de movimento: ≤0.4 mm
• Soldagem: Imersão 260±5 °C 5±1 s; Soldagem manual 300±5 °C 2~3 s
