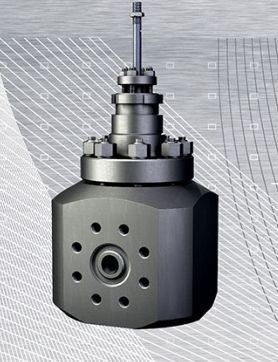

Válvula de gatilho

pneumáticade controleem aço inoxidável

Todas as peças de aço 316L e contra-flanges de material X2CrNiMoN22-5-3 1.4462 (DUPLEX) são utilizadas nesta válvula. Devido à ocorrência de pressões de trabalho de 530 bar, as válvulas foram fabricadas para a pressão nominal PN630 de acordo com a BN-91 1771-20/40. A vedação entre o corpo da válvula e as contra-flanges foi concebida com vedantes BX 150 em conformidade com a API 6A classe 15000. As válvulas têm um fecho de obturador/soquete garantido classe V a uma queda de pressão total de 530 bar, pelo que a entrada do fluido é direccionada sobre o obturador (FTC). A diferença de pressão sobre e sob o obturador durante o fecho causa pressão adicional e aperto do sistema. De modo a reduzir a força de disposição necessária do atuador, o obturador é aliviado pela pressão do obturador interno, o chamado piloto. O piloto foi selecionado de forma a que a força necessária para o abrir seja 7 vezes inferior à do obturador principal. Após a abertura do piloto, as pressões acima e abaixo do obturador principal igualam-se e a abertura adicional para atingir o caudal total não requer mais força disposicional do atuador. Para evitar o desgaste das peças internas causado por um caudal muito elevado de dióxido de carbono líquido, os obturadores, os casquilhos e os casquilhos-guia são fabricados com um revestimento completo de estelite com uma dureza de 45 HRC. As válvulas estão equipadas com actuadores pneumáticos, válvulas solenóides para controlo e indicadores de posição aberta/fechada. Os misturadores apresentados foram projectados e fabricados para o Instituto de Fertilizantes Artificiais em Zakłady Azotowe em Puławy.
