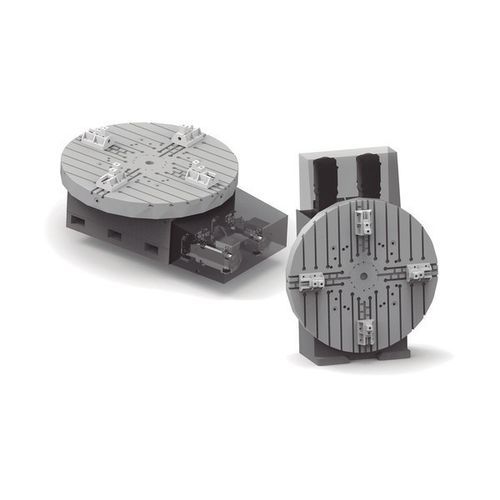

Mesa rotativa indexadora acionada por motor PHT

horizontalverticalCNC

Visão geral
A mesa rotativa PHT/PHVT é uma solução de dupla função concebida para torneamento e fresagem de precisão em aplicações CNC pesadas. Pode operar em orientação horizontal e vertical e oferece configurações modulares adaptáveis aos requisitos do processo.

Características principais

• Função combinada de torneamento e fresagem.
• Caixas de redução de 2 velocidades para flexibilidade.
• Acionamento rotativo "TWIN DRIVE" com folga reduzida.
• Sistema de travamento hidráulico automático.
• Dimensões e opções configuráveis segundo especificações do cliente.
• Compatível com diferentes modelos de encoders.

Sistema TWIN DRIVE para alto binário
O TWIN DRIVE fornece alto binário com folga mínima, permitindo usinagem estável sob cargas de corte pesadas. Diâmetros disponíveis de Ø1200 a Ø2500 mm; binário de torneamento até 1.700 Nm; binário de fresagem até 15.000 Nm.

Travamento hidráulico automático para montagem estável
O travamento hidráulico automático prende a mesa com um binário de bloqueio até 50.000 Nm, assegurando rigidez e repetibilidade em operações horizontais e verticais.

Medidas / Desempenho
Diâmetros disponíveis: Ø1200 a Ø2500 mm
Binário de torneamento (máx): 1.700 Nm
Binário de fresagem (máx): 15.000 Nm
Binário de bloqueio (travamento hidráulico): até 50.000 Nm
Capacidade de carga: 5 T a 50 T dependendo do diâmetro e orientação

Integração CNC e personalização
Projetada para integração em linhas CNC e automação multi-eixo. Estrutura modular permite opções de encoder personalizadas, configurações específicas da mesa e adaptações dimensionais para processos dedicados, melhorando eficiência e precisão.

Características / Especificações técnicas

• Função: Dupla (torneamento e fresagem)
• Orientação: Operação horizontal e vertical
• Série / Modelo: PHT / PHVT
• Diâmetros disponíveis: Ø1200 — Ø2500 mm
• Binário de torneamento (máx): 1.700 Nm
• Binário de fresagem (máx): 15.000 Nm
• Binário de bloqueio (travamento hidráulico): até 50.000 Nm
• Capacidade de carga: de 5 T a 50 T (depende do diâmetro e orientação)
• Transmissão: Acionamento rotativo TWIN DRIVE
• Caixa de velocidades: Redutores 2 velocidades
• Fixação: Sistema de travamento hidráulico automático
• Encoders: Adaptável a diferentes modelos de encoders (opções personalizadas)
• Integração: Projetado para integração CNC e automação multi-eixo
• Personalização: Configurável segundo processo e requisitos dimensionais do cliente
