Braço manipulador pneumático

com garrapara componentes mecânicosde transporte

Visão geral
O manipulador com braço articulado da Zeilhofer Handling Technology é um dispositivo de elevação sem pêndulo concebido para a manipulação controlada e posicionamento com precisão de milímetros de cargas até 800 kg com raio de trabalho de até 4.500 mm. Disponível em quatro variantes de montagem (fixo ao chão, móvel ao chão, fixo no teto, móvel no teto). Cada unidade é fornecida como solução completa específica de projeto, incluindo ferramentas de fim de braço, integração do sistema de controlo e assistência pós-venda. Fabricado em Holzkirchen, Baviera.

Principais capacidades

• Guiamento rígido sem pêndulo para posicionamento preciso
• Capacidade de carga até 800 kg (capacidade utilizável depende do comprimento do braço e das alavancas)
• Raio de trabalho até 4.500 mm (dependendo do comprimento do braço selecionado)
• Opções de acionamento e controlo: pneumático (padrão), eletropneumático, elétrico; opções para balanceamento, segurança e controlo automático
• Ferramentas de fim de braço personalizadas: garras, ventosas, ímanes, ganchos, conjuntos de chaves de fenda e soluções à medida

Opções de montagem — Quatro variantes

• 01 Fixo no chão: Estação de trabalho fixa ancorada ao piso para máxima estabilidade e amplo raio de ação; opcionalmente deslocável por empilhador ou paleteira.
• 02 Móvel no chão: Montado numa placa base estável; a unidade é transportável por paleteira, transpalete elétrico ou empilhador para utilização flexível nas áreas de produção.
• 03 Fixo no teto & estrutura metálica: Ancorado ao teto do pavilhão ou a uma estrutura metálica para libertar o piso e poupar espaço; ideal quando o piso deve permanecer disponível para veículos e pessoal.
• 04 Móvel no teto & estrutura metálica: Montado num sistema de trilhos para movimento em X–Y pelo pavilhão, proporcionando máxima flexibilidade para alteração de postos de trabalho.

Vantagens comuns / características

• Guiamento rígido sem oscilações que permite posicionamento ao milímetro
• Grandes opções de raio de trabalho até 4.500 mm
• Capacidade de carga até 800 kg (dependente do design)
• Cilindro de elevação em alumínio de baixo atrito
• Rolamento giratório com transmissão rotativa contínua de 360°
• Paradas de rotação e limites de área de trabalho configuráveis
• Travões em eixos de rotação individuais
• Várias opções de controlo (pneumático, eletropneumático, elétrico)

Sistema completo & ferramentas de fim de braço
Zeilhofer fornece o manipulador como solução completa conforme CE, incluindo planeamento, sistemas de controlo e ferramentas específicas do projeto. Exemplos típicos de ferramentas:

• Garras
• Ventosas
• Ímanes
• Ganchos
• Conjuntos de chaves de fenda
• Fixações personalizadas desenvolvidas por componente

Aplicações

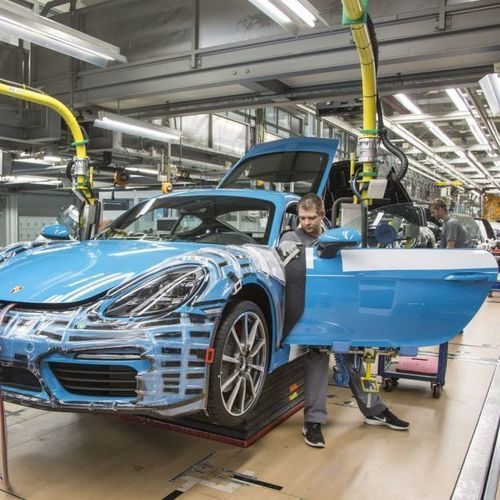

Adequado para construção de carroçarias e montagem final na indústria automóvel, fundições, produção de vidro e janelas, logística, engenharia mecânica e outros setores que exigem manipulação precisa de componentes pesados ou volumosos.

Fabricação & serviços
Fabricado na unidade Zeilhofer em Holzkirchen, Baviera. Zeilhofer oferece planeamento de projeto, integração de controlo, desenvolvimento de ferramentas e serviço pós-venda como parte da entrega.

Especificações técnicas

• Capacidade máx.: até 800 kg (dependente do comprimento do braço)
• Raio de trabalho: até 4.500 mm (dependendo do comprimento do braço)
• Variantes de montagem: 4 (fixo chão, móvel chão, fixo teto, móvel teto)
• Guiamento de carga: rígido, sem pêndulo
• Cilindro de elevação: cilindro de alumínio de baixo atrito
• Rotação: transmissão rotativa contínua 360°
• Limites de rotação: paradas configuráveis
• Controlo de eixos: travões em eixos individuais
• Opções de acionamento/controlo: pneumático, eletropneumático, elétrico; opções para balanceamento, segurança e automático
• Ferramentas: garras, ventosas, ímanes, ganchos, chaves de fenda, soluções personalizadas (conformes CE)
• Local de fabrico: Holzkirchen, Baviera
