Adaptador elétrico de teste BOB-CEE3

CEEde segurançamonofásico/trifásico

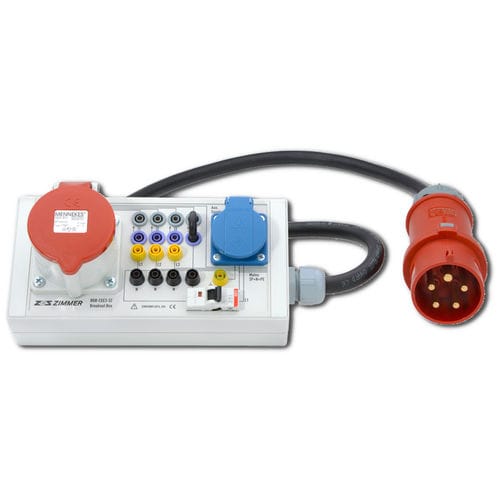

Aplicação A caixa de carga BOB-CEE3 é utilizada para a medição simples e elegante de cargas trifásicas, que são fornecidas através de uma tomada CEE. Com esta caixa é possível o acesso metrológico a cada cabeça de um acoplamento CEE. As correntes e tensões de fase podem ser aproveitadas e é fornecido um dispositivo de medição para determinar valores efectivos, potência, energia e outras grandezas eléctricas. Sobre o objeto de medição em si necessidade, exceto para a interposição da caixa sem alterações ou reparos são tentadas. Desenho A caixa de distribuição BOB CEE3 possui um cabo de alimentação de 2 m de comprimento com ficha CEE de 5 pólos, bem como uma tomada CEE de 5 pólos integrada na caixa, na qual está ligado o conector da tomada CEE do consumidor. Para a medição das correntes nos condutores L1, L2 e L3 e no condutor neutro N, estes condutores são interrompidos e terminados em tomadas padrão de 4 mm. Estes conectores estão dispostos de forma a que o fluxo de corrente possa ser restabelecido com pontes de curto-circuito padrão de 19 mm, caso não ocorra através do percurso de corrente de um instrumento de medição. Estão disponíveis quatro pares de tomadas para medição de tensões L1-N, L2-N, L3-N e N-PE. A cablagem da caixa de interruptores foi concebida para uma medição correcta da corrente do ponto de vista do consumidor. A caixa de abertura também tem uma tomada de segurança de 16 A para a alimentação do medidor de potência, um laptop ou similar. O consumo de energia auxiliar através da tomada CA de outros equipamentos não é medido. No entanto, deve-se notar que em estados de operação regenerativa do consumo da alimentação auxiliar é um dreno de energia adicional.
