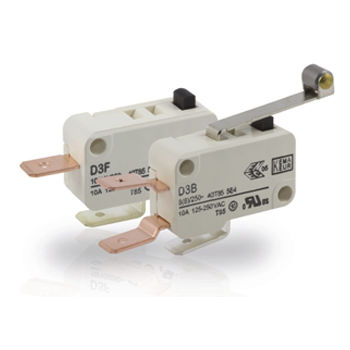

Interruptor miniatura D Series

de alavancaunipolarIEC

D3 em miniatura Especificações técnicas Série D3 ❶ Contato confi guration S.P.S.T. - N.O., S.P.S.T. - N.C., S.P.D.T. (ver quadro) Distância de contacto > 3 mm Tensão de comutação 250 V AC Corrente de comutação máxima. 10 A (> 3 mm) Curso total 2,6 mm sem atuador auxiliar Vida mecânica 1 x 106 operações Vida elétrica em carga máxima 50.000 ciclos de comutação de acordo com a EN 61058-1 10.000 ciclos de comutação de acordo com a UL 1054 Temperatura ambiente 40T85 Índice de rastreamento de provas PTI 250 Material Alojamento/cobertura PET (UL 94V-0) Atuador POM Materiais de contato AgNi Terminais Cu/CuZn Atuador auxiliar Aço niquelado, aço inoxidável alternativo Circuito ❸ Código do Circuito S.P.S.T. - N.O. (apenas D3F e D36) 4 S.P.S.T. - N.C. (apenas D3B) 5 S.P.D.T. (apenas D3B) 6 Tipo de terminal ❹ Tipo de terminal Código Terminal Q.C. 6,8 x 0,8 mm, reto V1 Terminal Q.C. 6,8 x 0,8 mm, perna de cão V3 Terminal Q.C. 4,8 x 0,8 mm, reto Q1 Terminal Q.C. 4,8 x 0,8 mm, perna de cão Q3 Terminal de solda com paragem de temperatura S8 D4 em miniatura Descrição Microswitch versátil de acção rápida em miniatura com elevado nível de precisão de repetição e estabilidade de contacto. Uma grande variedade de atuadores auxiliares e opções de terminais estão disponíveis como padrão e o interruptor cumpre os requisitos da IEC 603351: GWFI a 850 °C, GWIT a 775 °C & GWT 750 °C. Características -Corrente de comutação 0,1 a 21 A a 250 VAC -Material da carcaça PA 6 (versões T85, cor preta*) & PET (versões T125 & T150, cor bege) -Temperatura ambiente -40 ao máximo. +150 °C -Aprovado de acordo com IEC 61058-1 / UL 61058-1 (versões T85) & IEC 61058 e UL 1054 (versões T125 & T150) -Materiais de contato sem cádmio -Material plástico sem halogéneo (versões T85) -Grau de protecção IP40
