Pressostato mecânico LF15

diferencialNFG 1/4

Visão geral

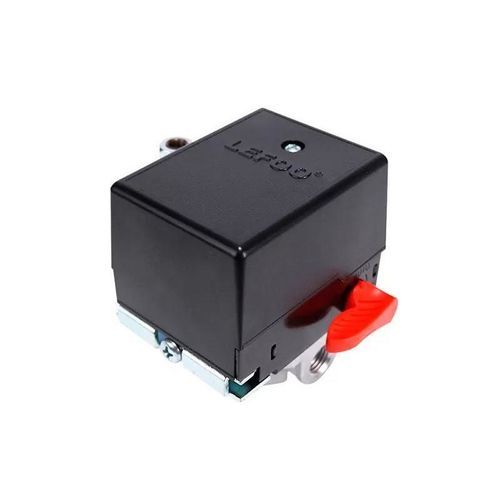

Os interruptores de pressão da série LF15 regulam a pressão em tanques de compressor de ar para operar entre dois valores de pressão predefinidos. Existem versões com ou sem válvula de descarga; a válvula reduz a carga do motor durante a partida. Opção de alça manual para desligamento manual. A base de quatro vias facilita a instalação de componentes auxiliares.

Parâmetros
Modelo: LF15
Mídia: Ar; gases não inflamáveis, não perigosos e não corrosivos
Faixa de ajuste de pressão: 0,3–1,2 MPa
Faixa diferencial de pressão: 0,15–0,45 MPa
Configurações de fábrica: configuráveis conforme requisitos do cliente
Tolerância do ponto de ajuste de pressão: ≤5% (valor de pressão de operação)
Pressão máxima de trabalho: 1,2 MPa
Tensão/corrente/frequência nominais: 120 VAC / 240 VAC, 26 A / 20 A, 50 Hz / 60 Hz
Modo de contato: NC (normalmente fechado)
Tipos de conector: Feminino-1-Porto, Masculino-1-Porto, F/M-2-Port, Feminino-4-Porto
Roscas de interface: NPT1/4, R1/4, G1/4 (personalizáveis)
Válvula de descarga: opcional; direção e diâmetro do liner personalizáveis
Opções de diâmetro do liner: φ6,0 mm, φ6,4 mm, φ6,5 mm (personalizável)
Modo manual: opcional (alça de desligamento manual)
Temperatura de operação: -20 °C a 80 °C
Resistência à tensão: suporta 2500 V por 1 minuto sem avaria
Orientação de instalação: vertical ou horizontal
Grau de proteção: IP20

Dimensões
Desenhos dimensionais e imagens do produto com medidas estão disponíveis como referência de instalação.

Documentos

• Interruptor de pressão para compressor de ar LF15 (PDF)
• Certificado CSA - Interruptor de pressão LF15 (PDF)

Características técnicas

• Modelo: LF15
• Aplicação: controle de pressão em tanques de compressor entre dois valores predefinidos
• Faixa de ajuste: 0,3–1,2 MPa; diferencial: 0,15–0,45 MPa
• Pressão máxima de trabalho: 1,2 MPa
• Classificação elétrica: 120 VAC / 240 VAC, 26 A / 20 A, 50/60 Hz
• Modo de contato: NC
• Opções de conectores e roscas: portas Feminino/Masculino e NPT1/4, R1/4, G1/4 (personalizáveis)
• Válvula de descarga opcional e alça de desligamento manual
• Temperatura de operação: -20 °C a 80 °C; grau de proteção IP20
• Tolerância do ponto de ajuste ≤5%; teste de resistência a tensão 2500 V / 1 min
