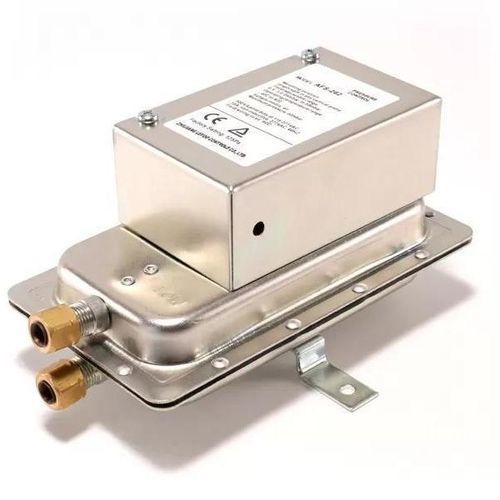

Pressostato de diafragma LF35

diferencialSPDTpara ar

Descrição do produto
Os LF35 são interruptores de detecção de fluxo de ar de uso geral para aplicações HVAC e de gestão de energia. Detectam pressão de ar positiva, negativa ou diferencial e monitoram filtros bloqueados e sucção de ventiladores em dutos, tubos e túneis.

Parâmetros
Modelo: LF35-1; LF35-2
Mídia: Ar
Posição de montagem: diafragma em qualquer plano vertical
Faixa ajustável em campo: LF35-1: 0,5 ±0,05 mbar a 30,0 mbar; LF35-2: 0,2 ±0,05 mbar a 5,0 mbar
Interruptor diferencial: LF35-1: progressivo ≈0,05 mbar (mín) a ≈2,0 mbar (máx); LF35-2: progressivo ≈0,05 mbar (mín) a ≈0,25 mbar (máx)
Pressão máxima: 30 mbar
Temperatura de funcionamento: -40 ℃ a 82 ℃
Classificação elétrica: 300 VA piloto em 115–277 VAC, 10 A não indutivo
Conexão: conectores de compressão (ferrule e porca) para tubulação 0,25" OD rígida/semi-rígida; opção conector macho slip-on 0,25"
Arranjo de contato: SPDT

Nota de conversão
1 mbar = 100 Pa; 1" W.C. ≈ 249 Pa

Recursos

• Duas faixas calibradas (LF35-1, LF35-2) para necessidades típicas de HVAC
• Opções de conexão para tubulação rígida/semi-rígida ou flexível (0,25")
• Opções de fixação (Bracket A ou B) e proteção de cabo opcional
• Diferencial de comutação progressivo para atuação previsível

Aplicações

• Monitoramento de fluxo de ar em dutos e túneis
• Detecção de filtros obstruídos
• Monitoramento de sucção de ventilador
• Sistemas de controle de ventilação e gestão de energia

Especificações técnicas

• Modelos: LF35-1, LF35-2
• Mídia: ar
• Saída: SPDT, piloto até 300 VA (115–277 VAC), 10 A não indutivo
• Montagem: diafragma posicionável em qualquer plano vertical
• Tipos de conexão: 0,25" OD ferrule & porca; opção 0,25" macho slip-on
• Temperatura de operação: -40 ℃ a 82 ℃
• Pressão máxima: 30 mbar
