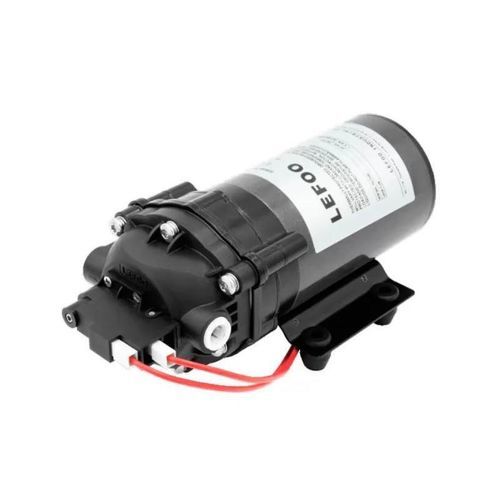

Bomba de diafragma LFP0085T series

de águacom motor CCautoescorvante

Resumo
LEFOO LFP0085T é uma bomba de entrega por demanda 12V DC projetada para integração em sistemas que exigem fornecimento de água sob demanda em baixa/média pressão. Os dados de teste referem-se ao uso com tubo de 3/8" sob condições de ensaio especificadas.

Dados de desempenho e curvas
Condições de teste: pressão de entrada 0 PSI, temperatura ambiente 25℃, temperatura da água 25℃, tensão 12V DC. Desempenho (aprox.):
Pressão de descarga (PSI) | Vazão (GPM) | Vazão (LPM) | Corrente (A)
0 | 0,85 | 3.22 | 1.96
10 | 0,82 | 3.12 | 2.31
20 | 0,79 | 2.99 | 2.65
30 | 0,76 | 2.89 | 2.96
40 | 0,73 | 2.76 | 3.35
50 | 0,69 | 2.63 | 3.68
60 | 0,64 | 2.42 | 4.01
70 | 0,61 | 2.31 | 4.24

Curva de elevação de temperatura
Medida a 25℃ ambiente, entrada 0 PSI e pressão de trabalho 70 PSI. Para proteger o motor, um protetor térmico desconecta quando a carcaça atinge aproximadamente 73℃; o motor volta a funcionar quando a temperatura cai abaixo do limiar de religamento. As curvas são aproximadas e variam com a instalação e condições ambientais.

Pressão de desligamento e seleção
Dados representativos de seleção (12V DC, entrada 0 PSI, teste com tubo 3/8"): vazão de trabalho 0.85 GPM; corrente de trabalho típica ≤ 2.5 A; sucção recomendada ≥ 2 m; conexão 3/8" conector rápido fêmea (NPT 3/8) / rosca.
LFP0085T-30070 — Desligamento: 70 PSI — Corrente máx ≤ 4.8 A
LFP0085T-30060 — Desligamento: 60 PSI — Corrente máx ≤ 4.6 A
LFP0085T-30050 — Desligamento: 50 PSI — Corrente máx ≤ 4.3 A
LFP0085T-30040 — Desligamento: 40 PSI — Corrente máx ≤ 4.0 A
LFP0085T-30030 — Desligamento: 30 PSI — Corrente máx ≤ 3.6 A

Dimensão
Desenhos de dimensão e imagens do produto estão disponíveis na página do produto como referência de instalação.

Documentos
Folheto técnico em PDF da série LEFOO LFP0085T disponível (especificação técnica do produto).

Aplicações e especificações técnicas

• Modelo: LFP0085T
• Marca: LEFOO
• Tipo de produto: Bomba de entrega por demanda 12V DC
• Tensão nominal: 12V DC
• Vazão típica testada: 0.85 GPM (≈3.22 LPM) a 0 PSI (condição de teste)
• Faixa de pressão testada: 0–70 PSI (tabela de desempenho)
• Corrente de funcionamento: ≈1.96 A a 0 PSI até ~4.24 A a 70 PSI (varia com a pressão)
• Corrente máxima (dependendo da variante): até ≤4.8 A para variante 70 PSI
• Variantes de pressão de desligamento disponíveis: 30 / 40 / 50 / 60 / 70 PSI
• Conexão: 3/8" lado fêmea rápido (NPT 3/8) / rosca
• Sucção mínima recomendada: ≥ 2 m
• Condições de ensaio: entrada 0 PSI, ambiente 25℃, água 25℃, teste com tubo 3/8"
• Protetor térmico: desconexão da carcaça ≈ 73℃ para proteger o motor
