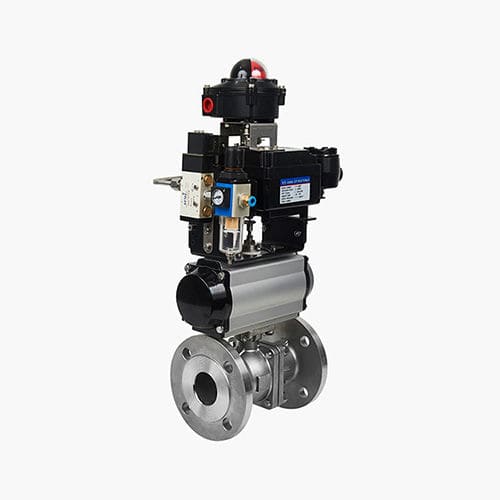

Válvula de esfera

pneumáticade regulaçãoflangeada

A estrutura da válvula de esfera: é composta por um corpo de válvula e duas tampas de válvula combinadas com um núcleo de esfera. O núcleo da esfera é ligado pela haste da válvula e o eixo pode ser rodado 90 graus para realizar a função de abertura e fecho. É utilizada principalmente para comutação de condutas, corte de emergência, e a abertura em forma de V do núcleo da esfera também pode ser concebida para conseguir a função de regulação do fluxo. Normas de concepção: GB/T12237;DIN3357;EN12516-1;ASME B16.34;API608 Norma de espessura de parede: ANSI B16.34,EN12516-1 Norma de extremidade da flange: GB/T9113;HG20592;DIN1092;ASME B16.5;JIS B2238 Norma de ensaio: GB/T 26480;DIN3230;API 598;EN 12266 Material do corpo Aço carbono, aço inoxidável, aço de liga, aço duplex, etc. Requisitos especiais NACE MR-01-75/NACE MR-01-03 Face a face ANSIB16.10;DIN3202 F1,F4/F5;GB/T12221;JISB2002 Extremidades flangeadas RF, FF, RTJ ASME B16.5 CLASSE 150/300;EN1092-1;HG20592 GB/T9113 PN10-PN40;JIS B2238 10K/20K Extremidades BW de solda de topo ASME B16.25,ISO1127/EN12627 Extremidades SW de solda de soquete ANSI B1.20.1;BS21;DIN2999/259;ISO228/1;ISO7/1;JIS B0203 Outro design Design anti-estático, design de alívio de pressão automático, design de injecção de massa lubrificante de emergência, válvula de drenagem, design anti-corrosão, design anti-enxofre, etc Inspecção visual MSS SP-25 Inspecção de materiais Teste PMI---Análise química UT---Ensaio ultra-sónico RT---Ensaio radiográfico MT---Ensaio magnético Ensaio NDT Ensaio não destrutivo Inspecção dimensional De acordo com os desenhos Inspecção e teste de válvulas EN12266,API598,ETC
