Válvula de esfera
pneumáticaelétricahidráulica

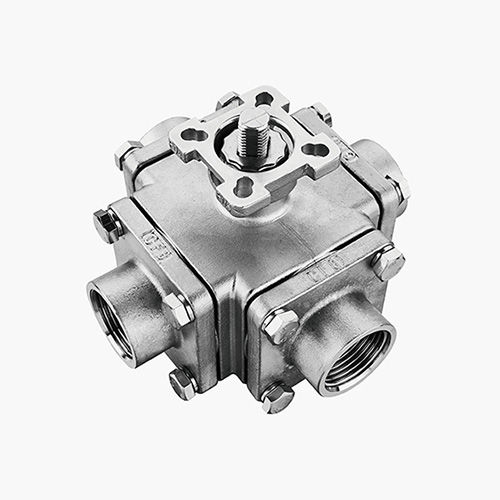

Válvula de esfera - Zhejiang Ouming Fluid Casting Industry Co., Ltd. - pneumática / elétrica / hidráulica
Válvula de esfera - Zhejiang Ouming Fluid Casting Industry Co., Ltd. - pneumática / elétrica / hidráulica
Guardar nos favoritos
Comparar

Características

Tipo
de esfera
Acionamento
pneumática, elétrica, hidráulica
Função
de regulação
Corpo$
com rosca
Aplicações
para dutos
Material$
em aço, em aço inoxidável, em aço-carbono
Número de vias
de 4 vias
Outras características
ANSI, convencional, anticorrosão, antiestática, de emergência, à prova de fogo
DN

MÁX: 150 mm
(5,906 in)

MÍN: 8 mm
(0,315 in)

Pressão

MÁX: 64 bar
(928,2 psi)

MÍN: 16 bar
(232,1 psi)

Temperatura

MÁX: 300 °C
(572 °F)

MÍN: -196 °C
(-321 °F)

Descrição

A estrutura da válvula direccional é composta por 1 corpo de válvula, 1 suporte de plataforma e 4 tampas de válvula laterais combinadas com núcleo de esfera fixo. O núcleo da esfera é ligado pela haste da válvula, e o eixo pode ser rodado 90 graus para realizar a função de abertura e fecho. É utilizada principalmente para comutação de condutas, derivação de condutas e também pode conceber uma abertura em forma de X do núcleo esférico para conseguir a função de inversão do meio. Normas de concepção: ANSI B16.34, API608. Norma de espessura da parede: ANSI B16.34,EN12516-3. Norma de rosca: ANSI B1.20.1;BS21;DIN 2999/259;ISO 228/1; ISO7/1;JIS B0203. Norma de soldadura de soquetes: ASME B16.11. Norma de extremidade de soldadura de topo: ASME B16.25/ISO1127/EN12627. Norma de extremidade de flange: ASME B16.5 CLASSE 150/300; EN1092-1; HG20592 GB/T9113; PN10-PN40; JIS B2238 10K/20K. Norma de ensaio: API 598; EN 12266. Projecto ANSI B16.34,API6D,BS5351,DIN3337 Material do corpo Aço carbono, aço inoxidável, aço de liga, aço duplex, etc. Requisitos especiais NACE MR-01-75/NACE MR-01-03 Face a face ANSIB16.10;DIN3202 F1,F4/F5;GB/T12221;JISB2002 Extremidades flangeadas RF, FF, RTJ ASME B16.5 CLASSE 150/300;EN1092-1;HG20592 GB/T9113 PN10-PN40;JIS B2238 10K/20K Extremidades BW de solda de topo ASME B16.25,ISO1127/EN12627 Extremidades SW com solda de soquete ANSI B1.20.1;BS21;DIN2999/259;ISO228/1;ISO7/1;JIS B0203 Vedação da sede Sede integral do corpo, sede soldada e sobreposta Funcionamento da válvula Actuadores de engrenagem, pneumáticos, hidráulicos e eléctricos. Por passagens, dispositivos de bloqueio, haste alargada, etc Outros projectos Design anti-estático, design de alívio de pressão automático, design de injecção de massa lubrificante de emergência, válvula de drenagem, design anti-corrosão, design anti-enxofre, etc

---

Tradução automática  (ver texto original em inglês)
