Ímã em placas YGML series

para aplicações automotivascom revestimento de epóxiencapsulado

Visão geral

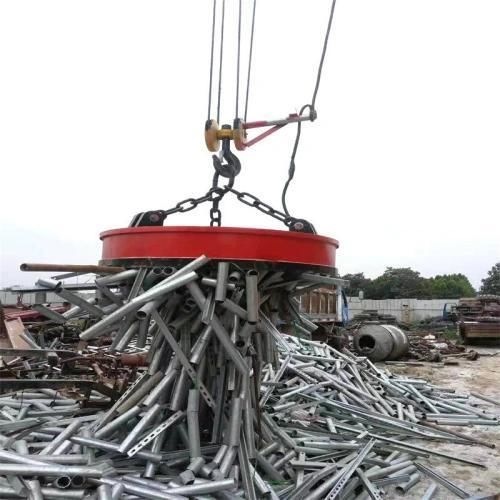

Um íman eletromagnético para escavadora da série YGML é uma placa alimentada eletricamente projetada para captar e soltar peças ferrosas sob demanda. Acelera a triagem de sucata e a movimentação de materiais, reduzindo a fixação manual. As unidades possuem carcaças seladas e resistentes à umidade para uso em condições húmidas; modelos subaquáticos incluem potting e vedação anticorrosão adicionais.

Como funciona e orientações ao operador

• A bobina energizada gera um campo magnético que atrai o aço; cortar a alimentação libera a carga de forma limpa.
• A construção selada permite operação em locais húmidos; uso submerso requer a configuração subaquática dedicada.
• Operação contínua prolongada aquece a bobina, aumentando a resistência elétrica e reduzindo a força de elevação em aproximadamente 15–20% — planear os ciclos de trabalho em conformidade.
• Recomendações ao operador: apoiar o íman plano sobre ferro solto antes de ligar; evitar tocar a placa inferior com as mãos nuas imediatamente após desligar devido ao calor residual; inspecionar regularmente as vedações da caixa de junção para evitar entrada de água e curtos‑circuitos.

Modelos e especificações

• YGML02 — Capacidade do equipamento: 4–6 t; Peso: 1400 kg; Potência: 5 kW; Ø ext.: 700 mm; Caudal: 30–55 l/min; Pressão: 170 bar — pequenos pátios de sucata, limpeza com mini escavadora.
• YGML04 — 7–11 t; 1500 kg; 8 kW; 800 mm; 50–100 l/min; 180 bar — desmontadoras de automóveis, carregamento leve.
• YGML06 — 12–16 t; 1890 kg; 8 kW; 900 mm; 90–110 l/min; 190 bar — recolha de vergalhões em obras, triagem.
• YGML08 — 17–23 t; 2000 kg; 10 kW; 1100 mm; 100–140 l/min; 200 bar — pátios de sucata médios, manuseio de aço embalado.
• YGML10 — 24–30 t; 2200 kg; 10 kW; 1200 mm; 130–170 l/min; 210 bar — grandes pátios de transferência, empilhamento de carris.
• YGML14 — 31–40 t; 2500 kg; 15 kW; 1300 mm; 200–250 l/min; 250 bar — desmantelamento naval, siderúrgicas, cargas pesadas.
• YGML20 — 41–50 t; 2800 kg; 15 kW; 1400 mm; 250–320 l/min; 250 bar — terminais portuários, escória pesada, sucata sobredimensionada.

Locais típicos de implantação

• Pátios de sucata e desmontadoras: varredura de sucata solta e embalada, chapas e armações trituradas.
• Demolição e processamento de resíduos: extração de vergalhões e arames presos em escombros de betão para melhorar a qualidade do aço recuperado.
• Manutenção ferroviária: elevação de carris, placas de apoio e parafusos para empilhamento e carregamento.
• Fluxos de trabalho integrados no local: utilizado com acessórios de corte, garfos e caçambas de triagem para otimizar a triagem e o processamento.

Opções de controlo e energia

• Caixa de controlo 24 V DC — liga à bateria da escavadora para modelos pequenos e instalações simples.
• Gerador hidráulico auxiliar — fornece tensão estável e maior força magnética contínua para aplicações pesadas e contínuas.

Pontos frequentes

• Prever redução de 15–20% na força magnética durante ciclos contínuos prolongados devido ao aquecimento da bobina; selecionar bobinas de alta qualidade e gerir os ciclos de serviço.
• Operação subaquática é possível apenas com modelos certificados para imersão que incluem potting impermeável e vedação anticorrosão.

Especificações técnicas

• Manufacturer / Brand: YG Machinery
• Série: YGML (modelos YGML02, YGML04, YGML06, YGML08, YGML10, YGML14, YGML20)
• Intervalo de capacidade do equipamento: 4–50 t (dependente do modelo)
• Intervalo de peso: aprox. 1400–2800 kg
• Intervalo de potência: 5–15 kW
• Diâmetro exterior: 700–1400 mm
• Caudal de trabalho: 30–320 l/min
• Pressão de trabalho: tip. 170–250 bar
• Proteção: carcaça selada resistente à humidade; variantes subaquáticas disponíveis
• Precauções operacionais: aquecimento das bobinas reduz a força de elevação; monitorizar ciclos; verificar vedações elétricas para evitar entrada de água; evitar energizar com a placa suspensa sobre fragmentos de aço projetados.
