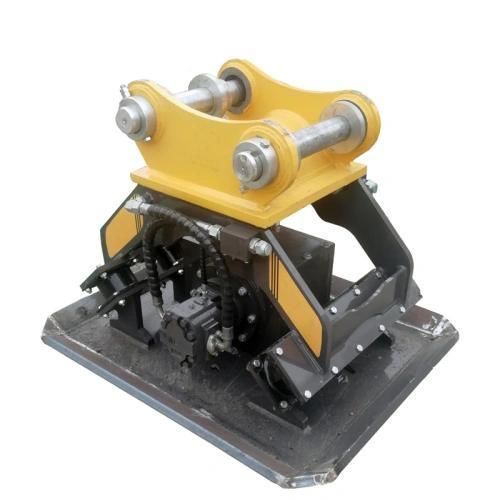

Placa vibratória reversível YG series

para escavadeirade compactagem

Visão geral do produto
Um compactador de placa montado em escavadeira converte fluxo hidráulico em vibração de alta frequência para obter compactação profunda e uniforme. Em comparação com compactadores de empurrar, alcança valas estreitas ou profundas com segurança, aumenta a produtividade diária e reduz a presença de pessoal em escavações perigosas.

Onde utilizar

• Valas de tubulação e preenchimento de utilidades: Acessa valas estreitas e profundas para compactar camadas de solo e evitar recalques futuros.
• Taludes rodoviários e margens de rios: A extensão do braço da escavadeira permite compactar encostas íngremes e modelar margens a partir de posição segura.
• Compactação de encontros e fundações: Vibração de alta frequência é eficaz em áreas confinadas para cumprir requisitos de compactação.
• Limpeza de obra e drenagem: Usado frequentemente com outros acessórios para nivelamento, limpeza e preparação de drenagem.

Especificações (modelos)

• YG-32: Escavadeiras adequadas 4–9 T; Força de vibração 40 kN; Frequência de excitação ≥2000 RPM; Pressão de trabalho 15 MPa; Vazão máx. 60 L/min; Dimensões 900×550×750 mm; Área de impacto 900×550 mm; Peso 380 kg; Aplicações típicas: valas de utilidade estreitas, pátios, solo raso.
• YG-50: Escavadeiras adequadas 10–18 T; Força de vibração 65 kN; Frequência ≥2000 RPM; Pressão 15 MPa; Vazão máx. 100 L/min; Dimensões 1160×700×930 mm; Área de impacto 1160×700 mm; Peso 550 kg; Aplicações típicas: reparo de vias urbanas, preenchimento de valas médias.
• YG-80: Escavadeiras adequadas 20–27 T; Força de vibração 110 kN; Frequência ≥2200 RPM; Pressão 15 MPa; Vazão máx. 160 L/min; Dimensões 1350×900×1000 mm; Área de impacto 1350×900 mm; Peso 920 kg; Aplicações típicas: subleitos rodoviários de autoestrada, preenchimento de tubulações profundas.
• YG-107: Escavadeiras adequadas 30–40 T; Força de vibração 150 kN; Frequência ≥2200 RPM; Pressão 15 MPa; Vazão máx. 160 L/min; Dimensões 1350×900×1050 mm; Área de impacto 1350×900 mm; Peso 1050 kg; Aplicações típicas: subleitos de mina, fundações de edifícios pesados.

Dicas de operador & manutenção

• Instalar uma válvula de alívio de pressão na linha hidráulica; pressão excessiva danifica motores hidráulicos e fluxo elevado sobreaquece rolamentos excêntricos.
• Movimentar o compactador do pé da encosta para cima para evitar que material solto deslize e danifique a encosta.
• Verificar semanalmente os amortecedores de borracha e parafusos de montagem; fixações soltas transmitem vibração para o braço e podem danificar cilindros.
• Lubrificar os rolamentos do eixo excêntrico a cada 40 horas de operação com graxa de alta temperatura para prolongar a vida útil.

Especificações técnicas

• Brand: YG Machinery
• Família de modelos: série YG (YG-32, YG-50, YG-80, YG-107)
• Peso do transportador adequado: 4–40 T conforme o modelo
• Faixa de força de vibração: 40–150 kN conforme o modelo
• Frequência de excitação: ≥2000–≥2200 RPM (dependendo do modelo)
• Pressão hidráulica de trabalho: 15 MPa para os modelos listados
• Vazão hidráulica máxima: 60, 100 ou 160 L/min (dependendo do modelo)
• Dimensões típicas e áreas de impacto: ver lista de modelos acima
• Pesos das máquinas por modelo: 380 kg (YG-32), 550 kg (YG-50), 920 kg (YG-80), 1050 kg (YG-107)
• Principais aplicações: preenchimento de valas, compactação de subleitos rodoviários, compactação de fundações e taludes, valas de utilidades estreitas
• Acessórios/recomendações de instalação: amortecedores de borracha pesados para isolar o recuo; válvula de alívio na linha de óleo
