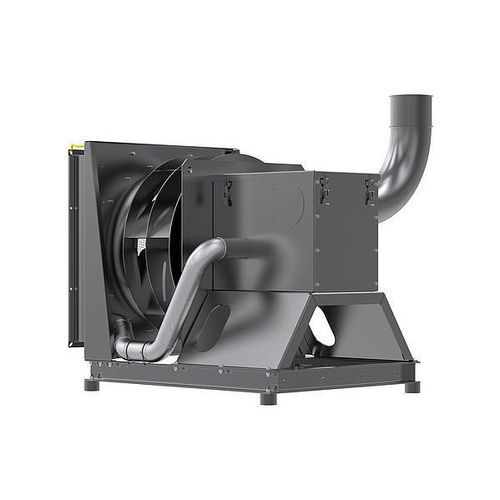

Ventilador centrífugo PK 802

de circulação de arde resfriamentode circulação de ar

Apresentação
ZIEHL-ABEGG desenvolve soluções de ventilação individuais e personalizadas para indústrias e aplicações muito diferentes: unidades de ar condicionado, indústria cerâmica, indústria química e farmacêutica, arrefecimento de geradores e motores, bem como aplicações ferroviárias. Ventiladores em carcaça, ventiladores de tampão e ventiladores de funcionamento livre adaptados a cada aplicação. Variáveis, flexíveis e otimizados para máximo rendimento.

Especificação do produto
Ventiladores em carcaça, ventiladores de tampão e ventiladores de funcionamento livre personalizados conforme a aplicação.

Características e particularidades

• Adaptação flexível à estrutura existente
• Impulsoras, carcaças, bocais de admissão e placas de suporte livremente configuráveis
• Configuração variável em função do ponto de funcionamento desejado
• Versões especiais para dispositivos de vedação de veio e peças acopladas
• Carcaças do motor, silenciadores, filtros de admissão, sacos de admissão, comportas

Conceitos de motores

• Motores padrão IEC tipo IMB3 ou IMB5
• Motores especiais possíveis: isolamento térmico ISO H ou eixos em aço inoxidável

Versão antideflagrante (exemplos de características)

• Proteção antistática da superfície via revestimento em pó (RAL 9005 e RAL 7035)

Detalhes técnicos e condições de utilização

• Possível separação de zonas com vedação radial de veio adequada
• Classe de temperatura T4 / T125 °C
• Grupo de aparelhos IIB + H2
• Motor de rotor interno
• EPL: Gb / Gc / Db / Dc
• Zonas cobertas: 1 / 2 / 21 / 22
• Tipo de proteção do motor na partida: Ex d / Ex de
• Tipo de proteção do ventilador na partida: Ex h (segurança construtiva "c")
• Adequado para temperaturas ambiente: -20 a +40 / +60 °C
• Certificados disponíveis: ATEX

Exemplos de modelos ilustrados

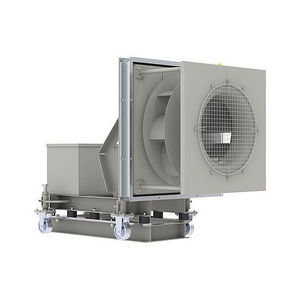

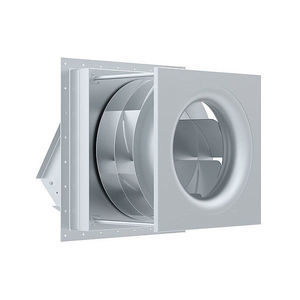

• PK 802 (exemplo de aplicação / imagens)

Características / especificações técnicas

• Produtos configuráveis: ventiladores em carcaça, ventiladores de tampão, ventiladores de funcionamento livre
• Opções de configuração: impulsoras, carcaças, bocais de admissão, placas de suporte
• Opções de motor: IMB3 / IMB5; versões ISO H; eixos inox
• Opções de vedação e peças adaptadas conforme a aplicação
• Versões antideflagrantes com proteção de superfície e certificações ATEX
• Faixa de temperatura ambiente: -20 a +40 / +60 °C (dependendo da versão)
• Zonas e níveis de proteção: zonas 1/2/21/22; EPL Gb/Gc/Db/Dc
• Proteções de partida: Ex d / Ex de (motor); Ex h (ventilador)
