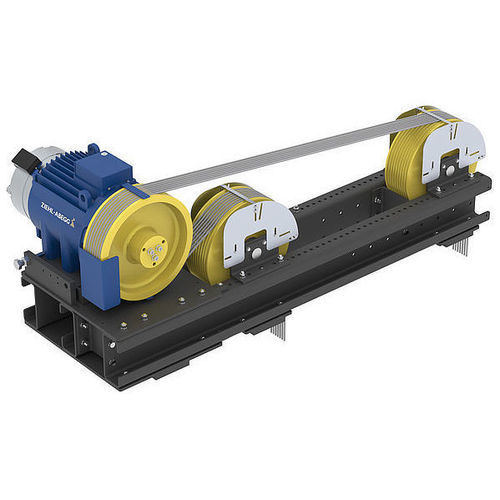

Estrutura de máquina ZAframe

Visão geral
De projetos de modernização a soluções para novas construções, os chassis de máquina ZAframe da ZIEHL-ABEGG cobrem uma ampla gama de aplicações de elevadores. Os chassis são projetados para permitir o aproveitamento das aberturas de teto existentes em projetos de modernização graças à regulagem variável do espaçamento dos cabos. Chassis desenvolvidos especificamente para acionamentos ZIEHL-ABEGG completam o pacote de acionamento. O isolamento de vibrações está incluído no escopo de fornecimento para garantir operação de baixas vibrações e suave.

Placas adaptadoras / Trilhos adaptadores / Suportes de motor

• MP400: Placa adaptadora para ZAtop SM190.11B – SM200.45E
• MP550: Placa adaptadora para ZAtop SM210.60B – SM250.80D
• MP6000: Placa adaptadora para ZAtop SM210.70B – SM250.80D
• MP3300: Trilhos adaptadores para ZAtop SM190.11B – SM200.45E
• MH6000B: Suportes de motor para ZAtop SM210.70B – SM250.80D

Estrutura plana

• MF2800: Estrutura plana para máquinas ZAtop SM190.11B – SM200.30D; Carga estática máx.: 2850 kg; Regulagem do espaçamento dos cabos: acima do diâmetro da polia de tração
• MF4000: Estrutura plana para ZAtop SM200.40E – SM200.45E; Carga estática máx.: 4000 kg; Regulagem do espaçamento dos cabos: acima do diâmetro da polia de tração
• MF6000: Estrutura plana para ZAtop SM250.45B – SM250.80D; Carga estática máx.: 6000 kg; Regulagem do espaçamento dos cabos: acima do diâmetro da polia de tração

Estrutura elevada

• MH3000A: Estrutura elevada para ZAsyn2 SM500.12 – SM500.16; Carga estática máx.: 3000 kg; Regulagem do espaçamento dos cabos: 490 mm – 850 mm em incrementos de 20 mm
• MH4000: Estrutura elevada para ZAtop SM200.15D – SM200.45E; Carga estática máx.: 4000 kg; Regulagem do espaçamento dos cabos: 420 mm – 1280 mm em incrementos de 20 mm
• MH6000B: Estrutura elevada para ZAtop SM210.70B – SM250.80D; Carga estática máx.: 4485 kg – 6000 kg; Regulagem do espaçamento dos cabos: 540 mm – 1320 mm em incrementos de 20 mm

Estrutura S-wrap

• MS4000: Estrutura S-wrap para ZAtop SM200.15D – SM200.45E; Carga estática máx.: 4000 kg; Regulagem do espaçamento dos cabos: 400 mm – 1200 mm em incrementos de 40 mm
• MS8000B: Estrutura S-wrap para ZAtop SM250.45B – SM250.80D; Carga estática máx.: até 8050 kg; Regulagem do espaçamento dos cabos: 480 mm – 1440 mm em incrementos de 40 mm

Estrutura para cabos revestidos de plástico

• MK2850B: Estrutura para uso de cabos revestidos de plástico para ZAtop SM132.21/BS – SM200.30D; Carga estática máx.: 2850 kg; Regulagem do espaçamento dos cabos: 420 mm – 1200 mm em incrementos de 40 mm
• MK2850B Retrofit: Estrutura para uso de cabos revestidos de plástico para ZAtop SM132.21/BS – SM200.23D; Carga estática máx.: 2850 kg; Regulagem do espaçamento dos cabos: 420 mm – 1200 mm em incrementos de 40 mm
• MK4850A: Estrutura para uso de cabos revestidos de plástico para ZAtop SM205.40A – SM205.45A; Carga estática máx.: 4850 kg; Regulagem do espaçamento dos cabos: 540 mm – 1280 mm em incrementos de 40 mm

Observações adicionais

• Diversos designs de chassis de máquina estão disponíveis para atender a diferentes requisitos: S-wrap, estruturas elevadas para cabos de aço, versões para cabos revestidos de plástico e estruturas planas.
• As estruturas são projetadas para permitir o uso de aberturas de teto existentes em projetos de modernização por meio do espaçamento variável dos cabos.
• O isolamento de vibrações está incluído para garantir operação com baixas vibrações e suave.
• As estruturas de máquina são desenvolvidas para complementar os acionamentos ZIEHL-ABEGG e completar o pacote de acionamento.

Especificações técnicas

• Nome da série: ZAframe
• Tipos disponíveis: Placas adaptadoras / Trilhos adaptadores / Suportes de motor; Estruturas planas (MF2800, MF4000, MF6000); Estruturas elevadas (MH3000A, MH4000, MH6000B); Estruturas S-wrap (MS4000, MS8000B); Estruturas para cabos revestidos de plástico (MK2850B, MK2850B Retrofit, MK4850A)
• Faixa de carga estática máx.: de 2850 kg até 8050 kg dependendo do modelo
• Regulagem do espaçamento dos cabos: dependente do modelo (exemplos: 490–850 mm em incrementos de 20 mm; 420–1280 mm em incrementos de 20 mm; 400–1200 mm em incrementos de 40 mm; 480–1440 mm em incrementos de 40 mm)
• Incluído: Isolamento de vibrações (escopo de fornecimento)
• Aplicação: Projetos de modernização e novas construções; compatível com máquinas e acionamentos de elevador ZIEHL-ABEGG
