Analisador de oxigênio SGM5

de monitoramentode processopara a indústria alimentícia

Informações gerais

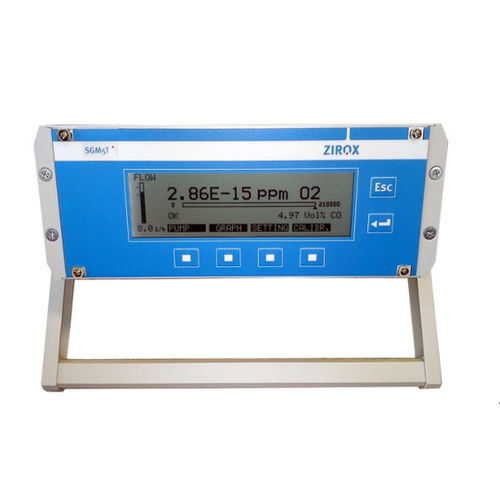

O analisador de oxigénio compacto e de precisão SGM5T integra a célula de medição ZIROX em zircónia, sem necessidade de calibração e sem deriva, e uma unidade eletrónica para controlo do aquecimento da célula, monitorização do caudal, processamento do sinal e cálculo de parâmetros derivados. Um microprocessador converte o sinal da célula na concentração de oxigénio segundo a equação de Nernst. Os valores medidos estão disponíveis como sinal de corrente analógica (4–20 mA) e opcionalmente por RS232; existe software para PC para registo e visualização. A eletrónica pode processar também o sinal de um sensor adicional integrável (ex.: CO2, humidade, pressão) com interface padrão.

Versão especial SGM5S
A variante SGM5S foi desenvolvida para medições em atmosferas de CO2 (aplicações em cervejarias) e inclui componentes adicionais de filtração de gás e redução de pressão.

Aplicações
A série SGM5 destina-se à monitorização de processos em que traços de oxigénio afetam as propriedades do produto ou em atmosferas protetoras/inertes. Aplicações típicas: soldadura e brasagem, tratamentos térmicos de superfícies metálicas, fabrico microeletrónico, embalagem alimentar e monitorização de CO2 em cervejarias. Parâmetros calculados (quociente redox, fator de ar lambda, relações H2O/H2 ou CO2/CO) apoiam o controlo e a documentação em sistemas de gestão da qualidade (ex.: ISO 9000).

Dados técnicos - Analisador de oxigénio SGM5T
Intervalo: 2,0 · 10^5 ... 0,1 Vol.-ppm (20,6 ... 10^-4 Vol-%); medições até 10^-20 Vol.-ppm a pedido; intervalo até 100 Vol.-% a pedido
Saída de sinal: 4–20 mA (opções: 0–5 V, 0–10 V)
Precisão à pressão normal: erro relativo < 3% para 2 · 10^5 ... 10 ppm; erro relativo < 5% para 10 ... 0,1 ppm
Caudal de gás: 5–10 l/h
Pressão máxima do gás de medição: 100 mbar de sobrepressão (pressões superiores requerem redução de pressão); >1 kPa requer correção de erro
Temperatura máxima do gás: 80 °C na entrada
Perda de pressão na célula: aprox. 1 kPa a 10 l/h
Dimensões (D×L×A): 320 × 240 × 90 mm
Peso: 4 kg
Grau de proteção: IP30
Condições de funcionamento: 10–40 °C, humidade relativa < 80% a 20 °C
Condições de armazenamento: -20–60 °C, humidade relativa < 95% a 20 °C

Alimentação
Tensão: 110–230 V / 50–60 Hz
Consumo de potência: 30 VA
Aquecimento da célula: 24 V DC, aprox. 15 W (controlado internamente)

Teclado e visor
Teclado: teclado de membrana com 6 teclas
Visor: LCD matricial de texto
Interface digital: RS232

Características / especificações

• Célula de medição: célula ZIROX em zircónia, sem calibração e sem deriva
• Princípio de medição: conversão por microprocessador segundo a equação de Nernst
• Sinais de saída: 4–20 mA (opcional 0–5 V, 0–10 V) e RS232
• Opcional: cálculo do fator de ar, quociente redox, relação H2O/H2, CO2/CO
• Integração opcional de sensores adicionais (CO2, humidade, pressão)
• Amplo intervalo de medição até 0,1 Vol.-ppm; extensões sob pedido
• Caudal de gás 5–10 l/h; perda de pressão aprox. 1 kPa a 10 l/h
• Sobrecarga máxima 100 mbar (requer redução acima)
• Temperatura de funcionamento 10–40 °C; armazenamento -20–60 °C
• Dimensões 320×240×90 mm; peso 4 kg; proteção IP30
• Alimentação 110–230 V / 50–60 Hz; aquecimento da célula 24 V DC, ~15 W
