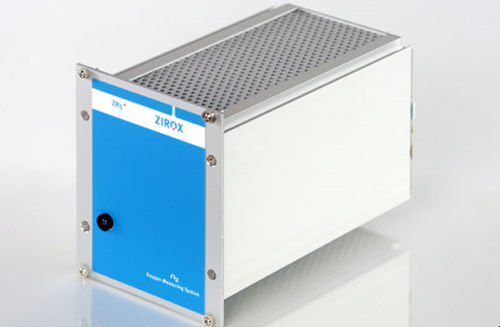

Módulo de medição de concentração ZR5de gásde laboratórioindustrial
Guardar nos favoritos
Comparar
Características
- Mensurando
- de concentração
- Aplicações
- industrial, de laboratório, de gás
- Configuração
- compacto
Descrição
Informações gerais
O módulo medidor de oxigénio ZR5 é um módulo sensor compacto baseado em tecnologia de zircónia (ZrO2) potenciométrica, concebido para monitorização contínua e documentação da concentração de oxigénio em gases industriais, laboratoriais e gases de protecção. Permite a detecção de oxigénio desde níveis traço (ppm) até percentagens volumétricas e a supervisão de atmosferas inertes ou protetoras em processos de produção.
Aplicações
Dados técnicos Módulo medidor de oxigénio ZR5
Sensor: célula de zircónia potenciométrica (ZrO2)
Intervalo: 1 Vol.-ppm...100 Vol.-%, 10^-15 Vol.-ppm...20,6 Vol.-% (intervalos para misturas redutoras sob pedido)
Precisão: erro relativo < 5 %
T90: ≤ 1 s (célula de medição sem tubo)
Caixa: slot 19'' (21 TE)
Ligação de gás: entrada Swagelok 3 mm; saída bocal 4 mm
Fluxo de gás: 8 ± 2 l/h, regulado por bomba interna (desligável)
Saída de sinal: analógica 0/4...20 mA para O2; RS-232 opcional
Alimentação: 24 V DC (± 20 %)
Visor: LED (apenas indicação de falha)
Grau de protecção: IP20
Condições de funcionamento: 0...50 °C, máx. 80 % humidade relativa
Condições de armazenamento: -20...60 °C, máx. 95 % humidade relativa
Dimensões (L x A x P): 100 mm x 105 mm x 170 mm
Tempo de aquecimento: < 15 min
Consumo: aprox. 20 W
Características / especificações técnicas
O módulo medidor de oxigénio ZR5 é um módulo sensor compacto baseado em tecnologia de zircónia (ZrO2) potenciométrica, concebido para monitorização contínua e documentação da concentração de oxigénio em gases industriais, laboratoriais e gases de protecção. Permite a detecção de oxigénio desde níveis traço (ppm) até percentagens volumétricas e a supervisão de atmosferas inertes ou protetoras em processos de produção.
Aplicações
- Monitorização de gases de protecção em embalamento e indústria alimentar
- Controlo de processos em soldadura, brasagem e fusão sob gás protector
- Monitorização de qualidade em microelectrónica e fabrico de semicondutores
- Controlo de gases protectores e inertes em tratamentos de superfície e revestimentos
Dados técnicos Módulo medidor de oxigénio ZR5
Sensor: célula de zircónia potenciométrica (ZrO2)
Intervalo: 1 Vol.-ppm...100 Vol.-%, 10^-15 Vol.-ppm...20,6 Vol.-% (intervalos para misturas redutoras sob pedido)
Precisão: erro relativo < 5 %
T90: ≤ 1 s (célula de medição sem tubo)
Caixa: slot 19'' (21 TE)
Ligação de gás: entrada Swagelok 3 mm; saída bocal 4 mm
Fluxo de gás: 8 ± 2 l/h, regulado por bomba interna (desligável)
Saída de sinal: analógica 0/4...20 mA para O2; RS-232 opcional
Alimentação: 24 V DC (± 20 %)
Visor: LED (apenas indicação de falha)
Grau de protecção: IP20
Condições de funcionamento: 0...50 °C, máx. 80 % humidade relativa
Condições de armazenamento: -20...60 °C, máx. 95 % humidade relativa
Dimensões (L x A x P): 100 mm x 105 mm x 170 mm
Tempo de aquecimento: < 15 min
Consumo: aprox. 20 W
Características / especificações técnicas
- Medição desde níveis traço em ppm até percentagens volumétricas
- Tempo de resposta rápido (T90 ≤ 1 s) para monitorização de processo
- Saída analógica 0/4...20 mA para integração em sistemas de controlo
- Formato compacto em rack 19'' (21 TE)
- Bomba interna comutável para caudal estável (8 ± 2 l/h)
- Interface RS-232 opcional para registo e configuração
- Aquecimento rápido < 15 min e consumo ≈ 20 W
