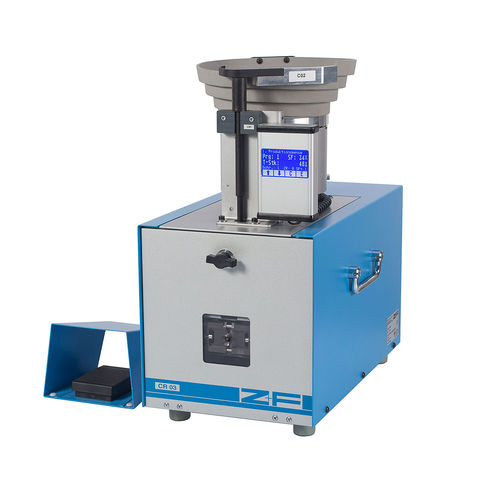

Prensa para terminais de cabos CR 03

semiautomáticapneumática

Máquina de cravar CR 03 Informação técnica A máquina de cravar de acionamento electropneumático, facilmente adaptável, foi concebida especificamente para processar contactos soltos. Na gama de 0,08 até 2,5 mm2 (AWG 28 - 14) podem ser cravados fios e contactos. O padrão é uma crimpagem de 4/8 de indentação correspondente à norma MIL 22520. Opcionalmente, é possível adaptar a máquina para outras formas de cravar. Ajuste manual da profundidade de engaste (opcionalmente, automaticamente por motor). A máquina pode ser convertida para outros contactos através da utilização de kits de ferramentas específicos. Todas as ferramentas são facilmente substituíveis. O processo de engaste é iniciado por um interrutor de pé. Opções - Monitor de força de cravação Z+F - Ajuste da profundidade de cravação através de um motor - Outras formas de franzido: 4 dentes, B-Crimp Área de crimpagem: 0,08 - 2,5 mm² (AWG 28 - 14) 4 - 6 mm² (AWG 12 - 10) Forma de cravação: 4/8-indent / B-Crimp Comprimento de alimentação: 23 mm (0.91 in.) Tempo de ciclo: 2 s Alimentação eléctrica: 100 - 240/50 - 60/135 V/Hz/VA Pressão do ar: 5,5 bar (79,77 psi) Dimensões (l x p x a): 260 x 560 x 540 mm (10,2 x 22 x 21,3 pol.) Peso: 37 kg (81,57 lbs)
