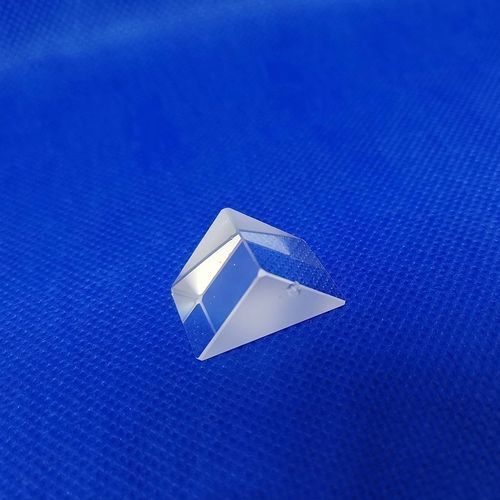

Prisma ótico de desvio ZLY497

de ângulo retode vidro

Os prismas Dove são prismas de ângulo reto com a parte superior removida. Podem ser utilizados para inverter a imagem. Pode ser revestido no lado em que a luz é reflectida para aplicações de deteção ótica. Os prismas de vidro ótico de telhado de ângulo reto são normalmente utilizados para binóculos ou quando é necessária uma deflexão de ângulo reto da imagem. A imagem é deflectida da esquerda para a direita em vez de o ser de cima para baixo. O prisma pentagonal de telhado desvia o feixe em 90 graus sem o desviar da esquerda para a direita ou de cima para baixo. O feixe de saída gerado pelo prisma de losango é deslocado do feixe de entrada, mas não altera a direção do feixe, nem inverte a imagem. Os prismas Porro (configuração independente ou superior) são normalmente utilizados para alterar a direção da imagem. São habitualmente utilizados como erectores em instrumentos ópticos com espaço limitado, como binóculos, telescópios e microscópios. A extensão do sistema porro dependerá do número de eixos em que a imagem precisa de ser alterada Uma aplicação interessante do prisma anamórfico é a alteração do tamanho do feixe incidente. Isto é inteiramente causado pela geometria do prisma (por exemplo, o ângulo entre a superfície incidente e a superfície refractiva), e não pelo elemento de focagem ou pelo efeito de colimação na lente. Os separadores de feixes de vidro ótico anamórfico estão normalmente dispostos em pares para manter o feixe de luz a propagar-se ao longo do eixo ótico.
