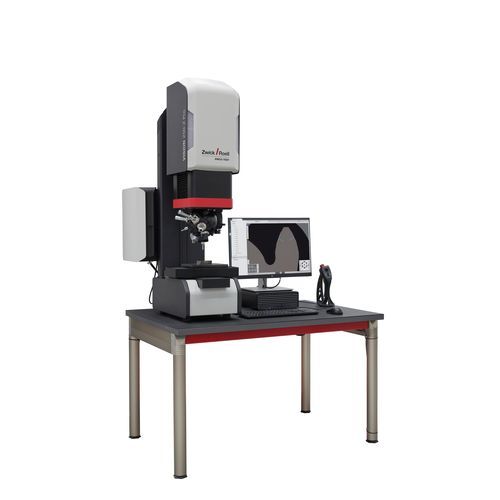

Durômetro Rockwell VisionLine

BrinellVickersKnoop/Vickers

Visão geral
O durômetro universal VisionLine oferece ensaios de dureza versáteis do micro ao macro para produção e laboratório. Suporta os métodos Vickers, Knoop, Brinell, Rockwell, bem como ensaios de carbono e plásticos. Operação intuitiva por ecrã tátil, PC ou unidade de controlo MotionControl. Disponível em versões semiautomáticas e totalmente automáticas. O sistema inclui um permutador de ferramentas configurável (até 8 posições), avaliação assistida por IA (ecos™ III) e um sistema ótico e de câmara de alta precisão.

Áreas de aplicação

• Ensaios de dureza individuais
• Ensaios em série e de peças idênticas
• Ensaios de dureza em engrenagens, soldaduras, corpos de prova Jominy e várias geometrias de peças
• Ensaios em aço, alumínio, cobre, latão, ouro, cerâmica, carbono e plásticos

Métodos de ensaio

• Vickers
• Knoop
• Brinell
• Rockwell
• Ensaio de carbono
• Dureza por impressão esférica

Força de ensaio

• Estándar: 0,3 - 250 kg
• Opcional: a partir de 0,01 kg (10 g) ou 0,3 g dependendo do modelo

Variantes / Configurações

• Versão com volante
• Eixo Z motorizado
• Posicionamento totalmente automático das peças (mesa linear, soluções de mesa de trabalho)
• Diferentes alturas de ensaio e intervalos de carga (dependendo do modelo)

Normas / Conformidade

• ISO 6506 (Brinell)
• ISO 6507 (Vickers)
• ISO 4545 (Knoop)
• ASTM E384 / ASTM E92 (Vickers / Knoop)
• ASTM E10 (Brinell)
• ISO 6508 / ASTM E18 (Rockwell)
• DIN 51917
• ISO 2039-1 (ensaios em plásticos)

Vantagens do produto

• Grande intervalo de carga 0,01 kg – 250 kg (dependendo da configuração)
• Adequado para Vickers, Knoop, Brinell, Rockwell, ensaios de carbono e plásticos
• Regulação automática do brilho e avaliação assistida por IA para resultados eficientes e fiáveis
• Controlo simples via ecrã tátil, PC ou MotionControl
• Disponível em versões semiautomáticas e totalmente automáticas

Funções / Destaques

• Permutador de ferramentas configurável até 8 posições (objetivas, penetradores, laser, Brinell SmartLight)
• Extensão de carga opcional (possibilita cargas muito baixas)
• Controlo externo modular (6.ª geração) para fácil manutenção e retrofit
• Sistemas de fixação e acessórios variados (mesas de ensaio prismáticas, planas e esféricas, bases, laser de posicionamento)
• Software ecos™ III com Quicktest, medição em série e função panorama; avaliação assistida por IA

Comparação de variantes (excerto)
Vision 250 | Vision 250-Z | Vision 250-Z Pro
Intervalo de carga: 0,3-250 kg (opcional a partir de 10 g) | 0,3-250 kg (opcional a partir de 10 g) | 0,3-250 kg (opcional a partir de 10 g)
Permutador de ferramentas: 3 posições (opcional 8 posições) | 3 posições (opcional 8 posições) | 3 posições (opcional 8 posições)
Visor: PC com painel táctil 15,6" | PC com painel táctil 15,6" | PC externo
Nível de automatização: semiautomático | semiautomático | totalmente automático
Software: ecos™ III Touch | ecos™ III Touch | ecos™ III Pro
Posicionamento da peça: manual | manual | mesa linear
Alimentação da peça: volante | eixo Z motorizado | eixo Z motorizado e mesa linear

Aviso
A família VisionLine inclui modelos com diferentes bancadas de ensaio, configurações de câmara e variantes de equipamento. A configuração concreta (curso de ensaio, dimensão da mesa, altura e peso máximos da peça, consumo) depende do modelo escolhido.

Características / especificações técnicas

• Intervalo de carga (série): 0,3 - 250 kg (opcional a partir de 0,01 kg / 10 g dependendo do modelo)
• Altura máxima de ensaio: Vision 250 = 220 mm; Vision 250-Z = 175 mm; Vision 250-Z Pro = 175 mm
• Mesa de ensaio: Vision 250 / 250-Z Ø 90 mm; Vision 250-Z Pro 150 x 200 mm
• Resolução da câmara de avaliação: 12 Mpix com sensor CMOS
• Peso máximo da peça: Vision 250 / 250-Z = 200 kg; Vision 250-Z Pro = 60 kg
• Sistema operativo (modelos PC padrão): Windows 11
• Temperatura ambiente (segundo ISO/ASTM): +5 °C a +40 °C
• Humidade relativa: máx. 70 % (sem condensação)
• Grau de proteção: IP20
• Consumo (dependendo do modelo): exemplos das fichas técnicas: 120/50 W, 720/100 W, 600/100 W (dependendo do modelo)
• Dimensões típicas (L×P×A, dependendo do modelo): ex. 305 x 680 x 1271,5 mm (Vision 250) ou 645 x 680 x 1216,5 mm (Vision 250-Z Pro)
