Fast piezo shutter
400 - 800 µm, 495 - 900 Hz | FPS200M
CEDRAT TECHNOLOGIES
FPS200M

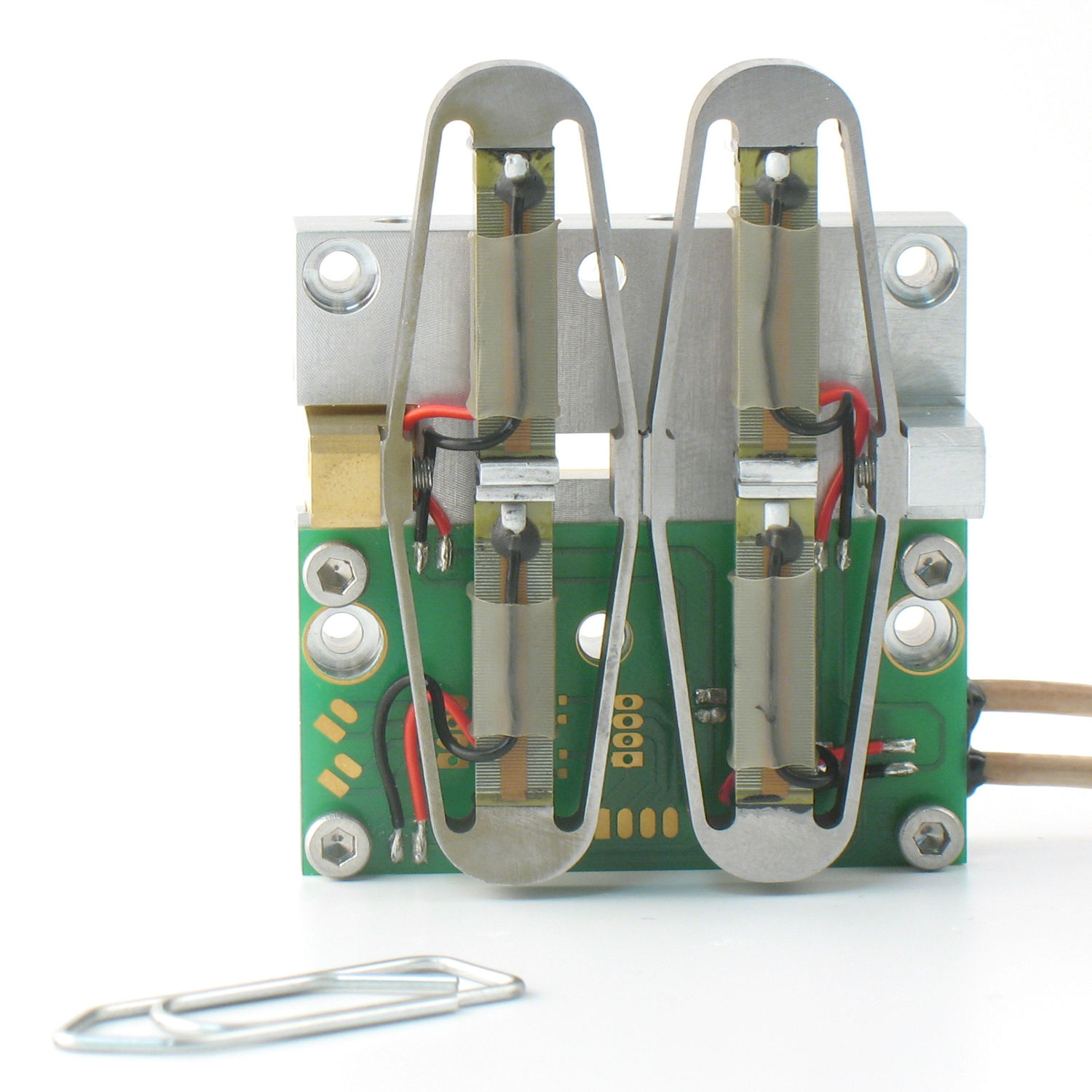

Description: The Fast Piezo shutter developped by the CEDRAT Groupe in collaboration with EMBL (Dr. Cipriani) is based on standard amplified piezo actuators with a special optical head. It provides a compact and low jitter shutter solution for X ray beam.
Performance: Max No-load displacement (µm): 400; Dimensions (mm): 21*60*44; Unloaded resonance frequency (Hz): 900; Response time (ms): 0,56
Available options: Strain Gages; Vacuum; Slits in Tungstene alloy
Status: Standard
FPS400M
Description: The FPS400M (derived from FPS200M) is based on standard amplified piezo actuators APA 400M with a special optical head. The FPS 400M is a compact, low jitter and high stroke shutter solution.
Performance:Max No-load displacement (µm): 800; Dimensions (mm): 21*60*44; Unloaded resonance frequency (Hz): 495; Response time (ms): 1,01
Available options: Strain Gauges, Vacuum, Slits in Tungstene alloy, Double slits in Tungstene alloy
Status: Standard
