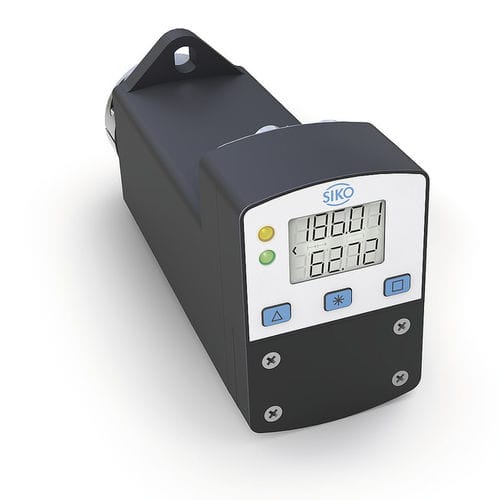

Actuador AG06 Fieldbus
Fieldbus
Atuador compacto e potente para trabalhos de posicionamento automatizado.
Perfil AG06 Fieldbus:
fácil montagem, sem necessidade de acoplamento adicional
eixo oco em aço inoxidável, invólucro reforçado com fibra de vidro
motor brushless 24 VDC com longa vida útil
sensor absoluto sólido, tecnologia de detecção magnética
LCD de 2 linhas para o valor do alvo e da posição e teclas de operação
2 LEDs para orientação do usuário
interface integrada RS485 ou CANopen
Controlador de posicionamento integrado
Tecnologia de montagem de componentes M8 + M12
Dados mecânicos
Funcionalidade - Dados técnicos - Informações adicionais
Eixo - Aço inoxidável -
Caixa - plástico reforçado com fibra de vidro -
Anel de aperto - Aço inoxidável -
Pino de torque - aço inoxidável -
Binário nominal/velocidade nominal - 7 Nm a 30 rpm ±10 % - i = 188
- 13 Nm às 15 rpm ±10 % - i = 368 {14 Nm torque de ruptura adm. temporariamente)
Modo de operação - S3 funcionamento intermitente: 25 % DC. 10 min. - EN 60034-1
Peso - -0,9 kg -
Dados elétricos - -
Funcionalidade - Dados técnicos - Informações adicionais
Tensão de funcionamento - 24 V DC ±10 % - polaridade inversa protegida. estágio de saída
- 24 V DC ±10 % - controlo de inversão de polaridade protegido
Consumo de corrente - 2,42 A - máx. adm. no set point 100% {output stage)
Potência de entrada - -58 W - estágio de saída
Bateria - CR2477N, 3 V lítio. 950 mAh -
Vida útil da bateria - -5 anos (s) - dependendo das condições ambientais
Parâmetro st orage - 106 cydes - também se aplica a operações de calibração
Corrente nominal - 2,2 A ±10 % - no torque máximo adm. {estágio de saída)
- <60 mA - a 24 V DC {controlo)
Alcance do visor/visor - LCD de 5 dígitos de 7 segmentos. -7 mm de altura - pontos de dedmal. 2 filas. charaders spedal
---
