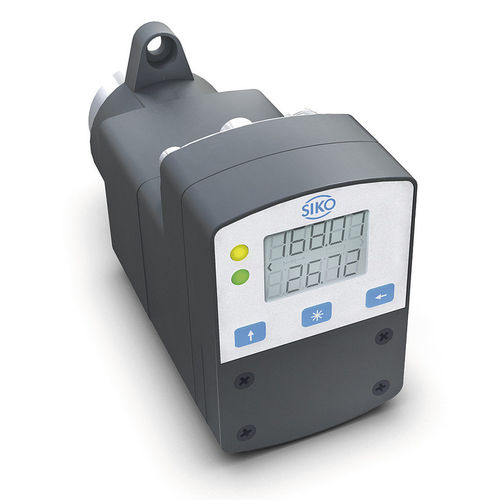

Atuador AG05 Fieldbus
Fieldbus
Atuador de alto desempenho extremamente compacto para trabalhos de posicionamento automatizado.
Perfil AG05 Fieldbus:
fácil montagem, sem necessidade de acoplamento adicional
eixo oco de aço inoxidável 14 mm, caixa reforçada com fibra de vidro
motor brushless 24 VDC com longa vida útil
sensor absoluto sólido, tecnologia de detecção magnética
LCD de 2 linhas para o valor do alvo e da posição e teclas de operação
2 LEDs para orientação do usuário
interface integrada RS485 ou CANopen
Controlador de posicionamento integrado
Tecnologia de montagem de componentes M8 + M12
Dados mecânicos
Funcionalidade - Dados técnicos - Informações adicionais
Eixo - Aço inoxidável -
Caixa - plástico reforçado com fibra de vidro -
Anel de aperto - Aço inoxidável -
Pino de torque - aço inoxidável - forma A
- aço inoxidável - forma B
Binário nominal/velocidade nominal - 3 Nm a 75 rpm ±10 % - i =66
- 5 Nm a 50 rpm ±10 % - i = 98
Modo de operação - Aussetzbetrieb S3: 25 % ED. 10 min. - EN 60034-1
Peso - -0,45 kg -
Dados elétricos Recurso - Dados técnicos - Informações adicionais
Tensão de funcionamento - 24 V DC ±10 % - polaridade inversa protegida. estágio de saída
- 24 V DC ±10 % - controlo de inversão de polaridade protegido
Potência de entrada - -58 W - estágio de saída
Bateria - CR2477N, 3 V lítio. 950 mAh -
Vida útil da bateria - -5 anos - dependendo das condições ambientais
Parâmetro st orage - 106 cydes - também se aplica a operações de calibração
Corrente nominal - 2,2 A ±10 % - no binário máximo admissível {estágio de saída)
- <50 mA ±10 % - a 24 V DC (controle)
Alcance do visor/visor - LCD de 5 dígitos de 7 segmentos. -7 mm de altura - pontos de dedmal. 2 filas. charaders spedal
Carácter especial - bateria. setas de direcção -
Indicação de estado - dois LEDs
---
